Il grafico del cluster (footprint) è disponibile per la visualizzazione in varie viste. Bid x Ask, Delta, Volume, Volume (colore Delta), Profilo Delta e altri tipi di grafici a grappolo.

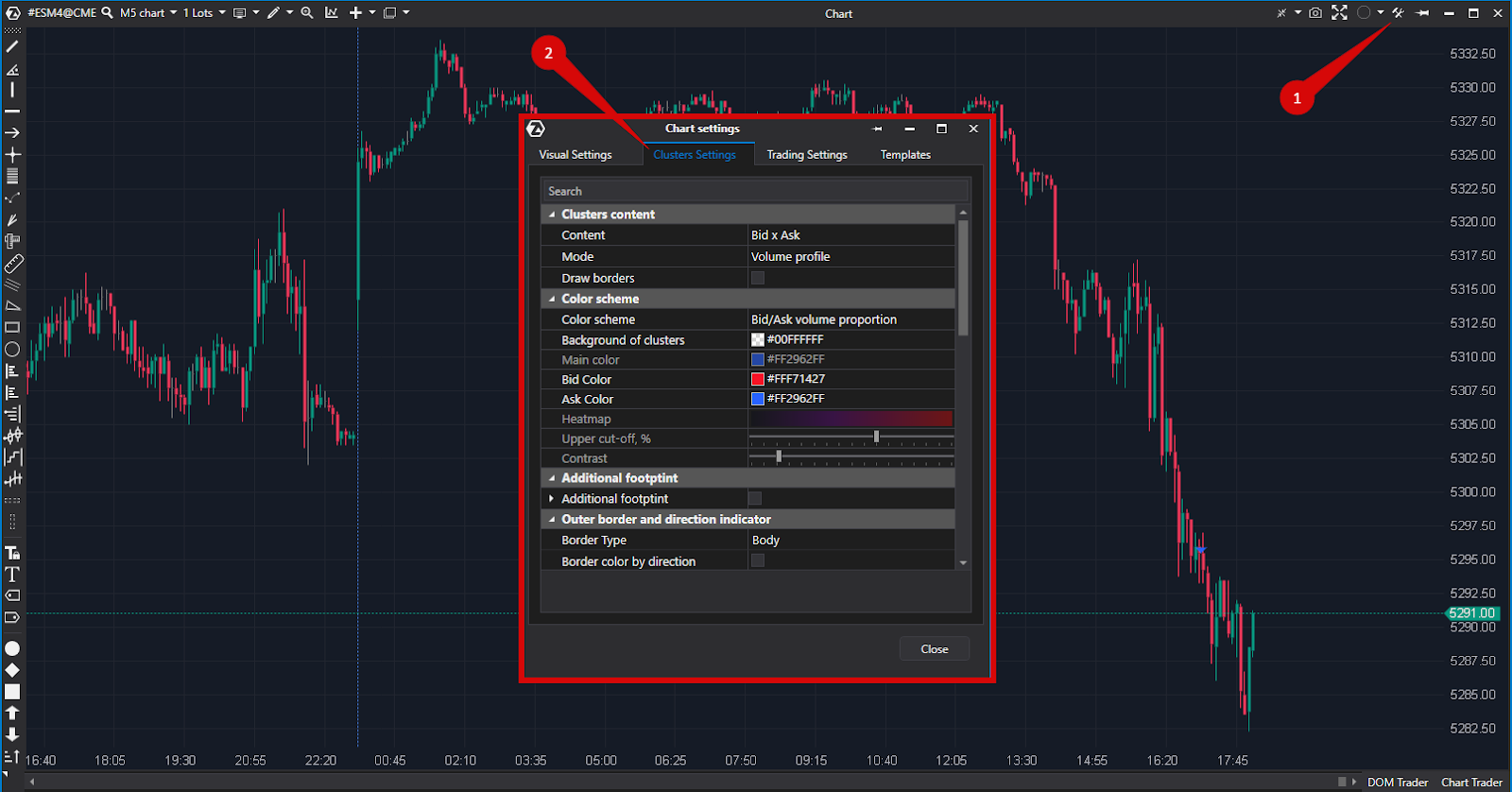

1. Per aprirlo, fare clic sull'icona delle impostazioni generali del grafico.

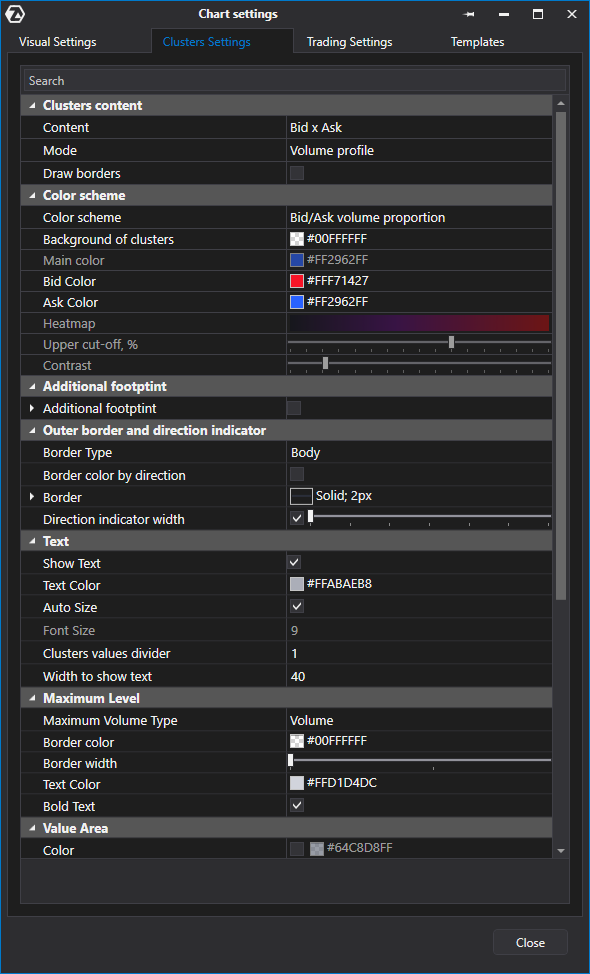

2. La seconda scheda è Impostazioni cluster.

Clusters content/Contenuto dei cluster

Content/Соntenuto	Volume/Volume Trades/Operazioni Volume and trades/Volume e Operazioni Volume and delta/Volume e delta Delta/Delta Delta (centred)/Delta (centrato) Bid x Ask/Bid - Ask Bid/Ask (centred)/ Bid/Ask (centrato) Bid/Ask/Bid - Ask None/Nessuno
Mode/Modalità	Full row/Fila intera Bid/Ask profile/Profilo Bid/Ask  Volume profile/Profilo volumetrico Trades profile/Profilo trade Delta profile/Profilo delta Bid/Ask ladder/Celle Bid/Ask Positive/Negative delta profile/Profilo delta (multidirezionale)
Draw borders/Disegnare bordi

Color scheme/Combinazione di colori

Color scheme/Combinazione di colori	Delta/Delta Solid/Solido Volume proportion/Proporzione del volume Trades proportion/Proporzione delle operazioni Bid/Ask volume proportion/Proporzione del volume Bid/Ask  Heatmap by volume/Mappa di calore per volume Heatmap by trades/Mappa di calore per operazioni Heatmap by delta/Mappa di calore per delta None/Nessuno
Background of clusters/Sfondo dei cluster
Main color/Colore principale dei cluster
Bid Color/Colore dei Bid
Ask Color/Colore dei Ask
Heatmap/Mappa di calore
Upper cut-off, %/Cut-off superiore, %	Questo parametro imposta un limite superiore per il volume massimo determinando i colori utilizzati per rappresentarlo. Ad esempio, se è selezionato il valore di taglio del 5%, la piattaforma assegnerà un colore massimo al 5% superiore dei valori del volume.
Contrast/Contrasto

Additional footprint/Footprint aggiuntivo

Footprint aggiuntivo - espande il ramo delle impostazioni della seconda impronta sul grafico, consentendo di visualizzare i cluster contemporaneamente in due diverse modalità sullo stesso grafico.

Content/Contenuto Mode/Modalità Color scheme/Combinazione di colori Draw borders/Disegna bordi Background of clusters/Sfondo dei cluster Main color/Colore principale dei cluster Bid color/Colore dei Bid Ask color/Colore dei Ask Heatmap/Mappa di calore Upper cut-off, %/Cut-off superiore, % Contrast/Contrasto Maximum Volume Type/Tipo di volume massimo Border color/Colore del bordo Border width/Larghezza del bordo Text color/Colore del testo Bold Text/Grassetto

Outer border and direction indicator/Bordi esterni e indicatore di direzione

Border Type/Tipo di bordi dei cluster	Body/Corpo Candle/Candela None/Nessuno
Border color by direction/Colore dei bordi in base alla direzione delle candele	Color/Colore Line style/Stile di linea(Solido/Trattino/Punto,...) Width/Larghezza
Border/Bordo
Direction indicator width/Larghezza del puntatore della direzione cluster

Font/Testo

Show Text/Visualizzare testo
Text color/Colore del testo
Auto Size/Selezione automatica della dimensione del carattere
Font size/Dimensione del carattere
Cluster values divider/Divisore dei valori del cluster	Divide il valore dei cluster per il valore inserito, consentendo di ottenere record compatti in cluster
Width to show text/Larghezza minima per il testo da visualizzare

Maximum Level/Livello massimo

Maximum Volume Type/Tipo di livello massimo	Volume/Volume Trades/Operazioni Bid/Bid Ask/Ask Negative Delta/Delta negativo Positive Delta/Delta positivo
Border color/Colore dei bordi
Border width/Larghezza dei bordi
Text color/Colore del testo
Bold text/Grassetto

Value Area

Color/Colore

Proportion Settings/Parametri di proporzionalità

Mode/Modalità	Bars/Barre - La proporzione è costruita rispetto al valore più alto tra le barre caricate. L'intensità dei cluster è relativa al valore più grande. Visible Area/Area visibile - la proporzione viene presa in relazione al valore più grande nell'area visibile del grafico.  Whole Chart/Intero grafico - la proporzione viene costruita rispetto all'intero grafico Custom proportion value/Propria proporzione - questa opzione consente di impostare il valore del cluster, che viene preso come 100% e verrà creata una proporzione relativa ad esso
Custom proportion value/Valore manuale del rapporto d'aspetto massimo	Per creare istogrammi. Attivato quando è selezionato il rapporto di aspetto manuale.
Upper cut-off/Cut-off superiore, %	Questo parametro imposta una soglia superiore per il volume massimo, determinando i colori utilizzati per rappresentarlo. Ad esempio, se si seleziona un limite del 5%, la piattaforma assegnerà un colore massimo al 5% superiore dei volumi. Questa funzione funziona con le combinazioni di colori Delta, Volume Proportion e Trades Proportion.

Impostazioni di modalità Bid/Ask Imbalance

Consente di evidenziare automaticamente lo squilibrio tra acquisti e vendite sul mercato in ogni spread specifico. Il valore di sbilanciamento è determinato come percentuale dei volumi confrontati, per ulteriori informazioni in merito vedere l'articolo Tipo di cluster Bid/Ask Imbalance.

Enable/Abilita Bid Color/Colore dei Bid Ask Color/Colore dei Ask Imbalance Race/Preponderanza % Volume filter/Filtro del volume Minimum difference/Differenza minima Ignore zero values/Ignora valori Bold text/Grassetto

Contrariamente alla rappresentazione standard della differenza del Delta, dove vengono confrontati gli scambi effettuati allo stesso prezzo, Bid/AskImbalance consente di evidenziare automaticamente lo squilibrio tra le operazioni di acquisto e di vendita sul mercato.

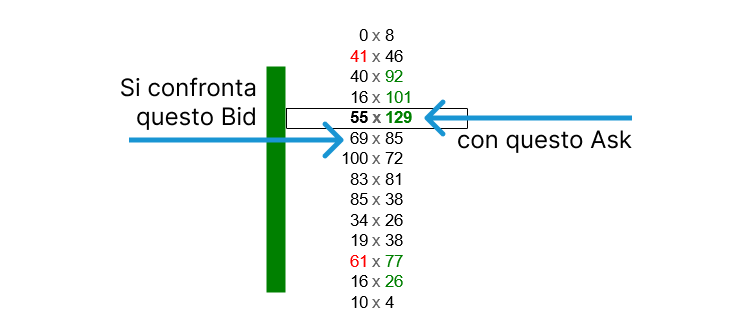

In altre parole, si confronta il volume del bid con il volume del ask sullo stesso livello di prezzo, i quali si trovano più in alto. Viene utilizzato un algoritmo il quale confronta il rapporto di volume tra i due prezzi. Lo scopo principale del footprint è quello di evidenziare lo squilibrio tra il volume scambiato al prezzo di offerta (ask) e il volume scambiato al prezzo di domanda (bid). Esso confronta sempre il prezzo di bid con quello di ask visualizzando il rapporto comparativo.

Ad esempio, il valore di 30 di ask e il valore dell'eccesso di 350%, 350% di 30 = 105, affinché il cluster sia evidenziato è necessario che bid sia superiore di 105.

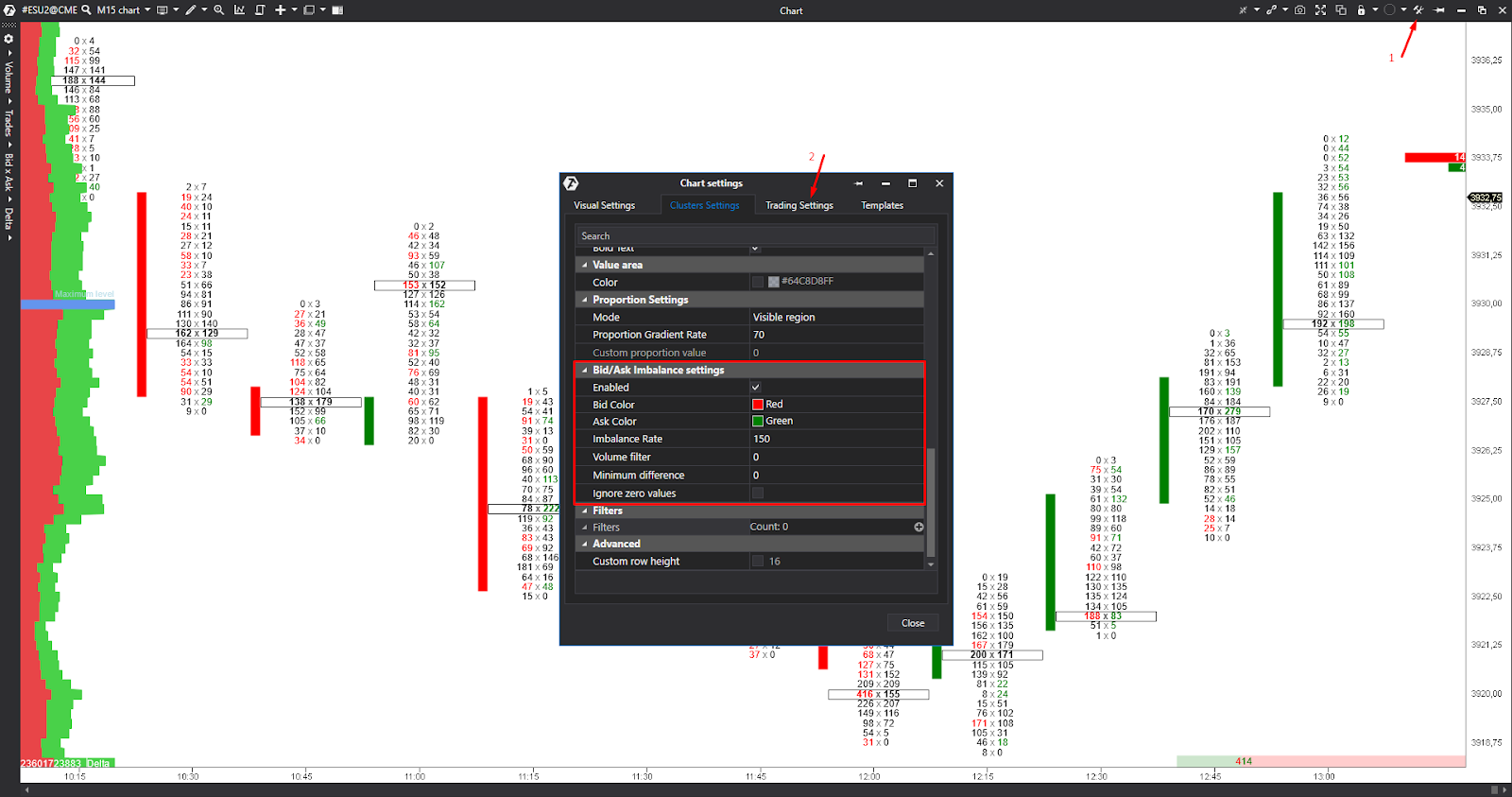

Il valore dello squilibrio viene indicato come una percentuale dei volumi confrontati. Il valore predefinito è 150%, ma se ad esempio, lo si imposta al 300%, si evidenzierà lo squilibrio più grande. Per poter modificare il tale parametro, bisogna andare a Clusters Settings/Impostazioni dei cluster e impostare il valore desiderato nella voce Imbalance Rate, come mostrato nella seguente illustrazione.

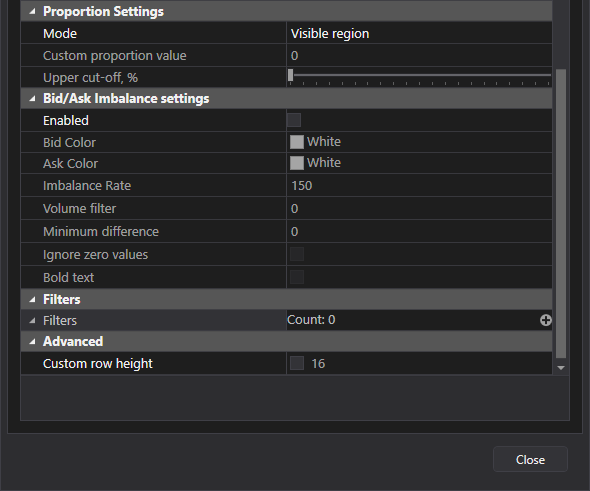

Impostazioni della modalità Bid/Ask Imbalance:

• Abilitato – abilita/disabilita la modalità
• Colore dei bid – consente di impostare il colore dei bid.
• Colore dei ask – consente di impostare il colore dei ask.
• Overshoot/Eccesso, % consente di impostare il valore di overshoot in percentuale.

La dimensione ottimale di questo parametro dipende dalla liquidità dello strumento da analizzare e dal timeframe indicato sul grafico.

• Filtro volume – consente di impostare il volume minimo per l'evidenziazione di Bid e Ask.
• Differenza minima – consente di impostare la differenza minima tra Bid e Ask.
• Ignorare i valori zero

Come risultato del calcolo, l'indicatore evidenzia 2 numeri che si trovano su una diagonale:

1) Se il Bid del prezzo più basso è maggiore della percentuale di Imbalance Rate rispetto all'Ask del prezzo più alto, allora il Bid verrà evidenziato in rosso.

2) Se ask del prezzo più alto è maggiore della percentuale di Imbalance Rate rispetto al bid del prezzo più basso, allora l'ask verrà evidenziato in verde.

Filters/Filtri

Filter Type/Tipo di filtro	Bid/Bid Ask/Ask Volume/Volume Trades/Operazioni Relative volume, % of max.vol/Volume relativo, % del volume massimo - consente di impostare la % del volume massimo al di sopra del quale verranno evidenziati i cluster.  Relative trades, % of max.trades/Operazioni relative, % del valore massimo - consente di impostare la % del numero massimo di operazioni al di sopra del quale verranno evidenziati i cluster.
Value/Valore
Background/Sfondo
Text Color/Colore del testo

Ad esempio, Volume relativo è impostato su 90. Ciò significa che verranno evidenziati tutti i cluster il cui volume è superiore al 90% del volume massimo visibile sul chart.

Advanced/Opzionale

Altezza linea fissa
