Der Cluster-Chart (Footprint) kann in verschiedenen Modi angezeigt werden: Bid x Ask, Delta, Volumen, Volumen (Delta-Farbe), Delta-Profil und andere Cluster-Charttypen.

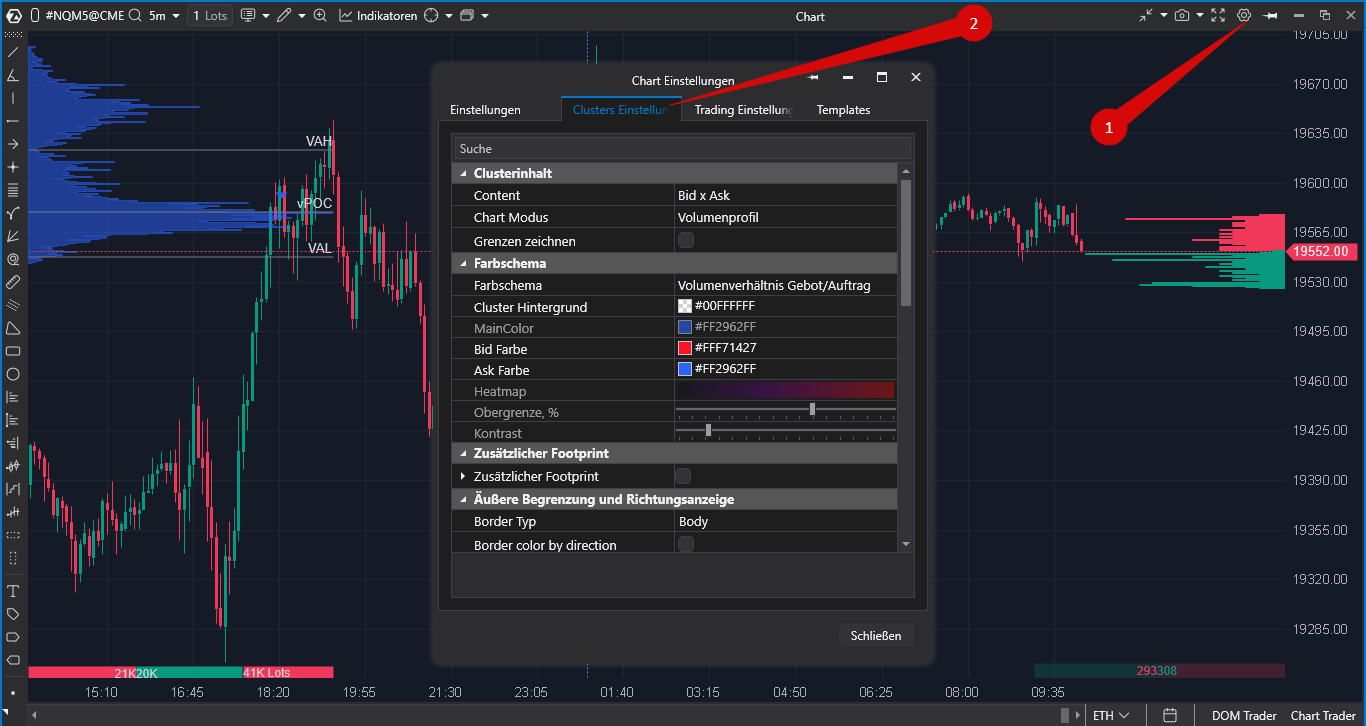

1. Um es zu öffnen, klicken Sie auf das Symbol für Charteinstellungen.

2. Öffnen Sie die zweite Registerkarte – Cluster-Einstellungen.

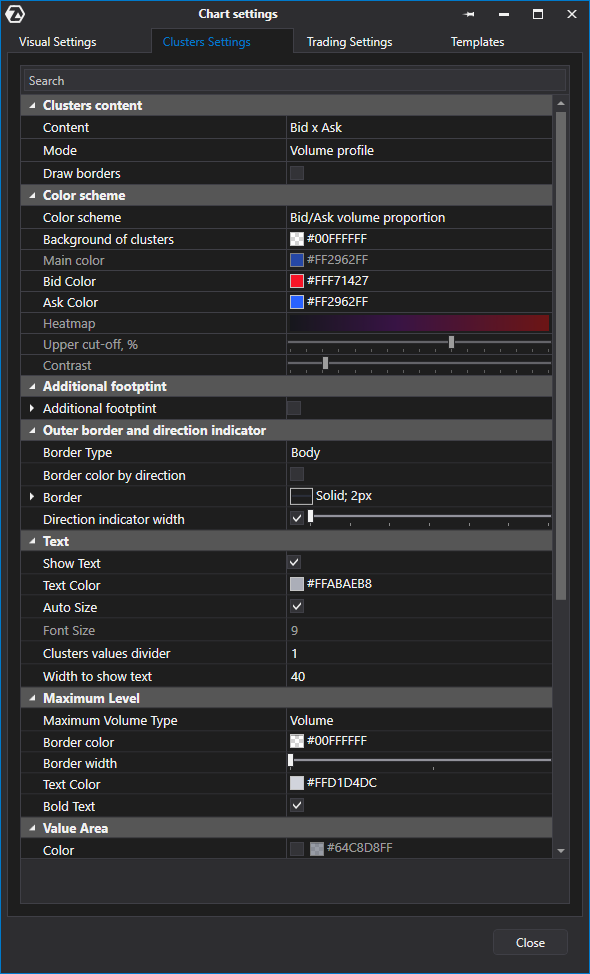

Clusterinhalt

Kontent	Volumen Trades Volumen und Trades Volumen und Delta Delta Delta (zentriert) Gebot x Nachfrage Bid/Ask (zentriert) Bieten/Briefen Keiner
Modus	Volle Reihe Bid/Ask-Profil Volumenprofil Berufsprofil Delta-Profil Bid/Ask-Leiter Positives/negatives Delta-Profil
Linien zeichnen

Farbschema

Farbschema	Delta Solide Volumenanteil Trades-Anteil Verhältnis des Geld-/Briefvolumens Heatmap nach Volumen Heatmap nach Gewerken Heatmap nach Delta Keiner
Hintergrund
Hauptfarbe
Bid Farbe
Ask Farbe
Heatmap
Oberer Grenzwert, %	Dieser Parameter legt die Obergrenze für die maximale Lautstärke fest und bestimmt die Farben, mit denen sie dargestellt wird. Wenn beispielsweise ein Grenzwert von 5 % ausgewählt wird, weist die Plattform den oberen 5 %-Volumenwerten die maximale Farbe zu.
Contrast

Additional footprint

Zusätzlicher Footprint – bietet Einstellungsoptionen für den zweiten Footprint im Chart, sodass Sie Cluster in zwei verschiedenen Modi gleichzeitig auf einem einzigen Chart anzeigen können.

Inhalt Modus Farbschema Grenzen zeichnen Hintergrund der Cluster Hauptfarbe Farbe bieten Fragen Sie nach Farbe Heatmap Oberer Grenzwert, % Kontrast Maximaler Volumentyp Randfarbe Rahmenbreite Textfarbe Fetter Text

Äußerer Rand und Richtungsanzeiger

Randtyp	Körper Kerze Keiner
Randfarbe nach Richtung	Farbe Linienstil Breite
Grenze
Breite des Fahrtrichtungsanzeigers

Schrift

Text anzeigen Textfarbe
Text anzeigen Textfarbe
Automatische Größenanpassung
Schriftgröße
Clusterwerte-Teiler	Es dividiert die Clusterwerte durch den eingegebenen Wert und ermöglicht so kompakte Darstellungen innerhalb der Cluster.
Breite zum Anzeigen von Text

Maximales Level

Maximaler Volumentyp	Volumen Trades Bid Ask Negatives Delta Positives Delta
Rahmenfarbe
Rahmenbreite
Textfarbe
Fettgedruckter Text

Wertebereich

Farbe

Proportionseinstellungen

Modus	Balken – der Anteil basiert auf dem höchsten Wert unter den geladenen Balken. Die Intensität der Cluster-Schattierung wird relativ zum höchsten Wert angepasst. Sichtbarer Bereich – der Anteil basiert auf dem höchsten Wert innerhalb des sichtbaren Bereichs des Charts. Gesamter Chart– der Anteil basiert auf dem gesamten Chart. Benutzerdefinierter Anteilswert – mit dieser Option können Sie einen Clusterwert auf 100 % festlegen und der Anteil wird basierend darauf berechnet.
Benutzerdefinierter Proportionswert	Um Histogramme zu erstellen. Aktiviert, wenn manuelle Proportion ausgewählt ist.
Oberer Grenzwert	Dieser Parameter legt die Obergrenze für die maximale Lautstärke fest und bestimmt die Farben, mit denen sie dargestellt wird. Wenn beispielsweise ein Grenzwert von 5 % ausgewählt wird, weist die Plattform den oberen 5 %-Volumenwerten die maximale Farbe zu. Diese Funktion ist mit den Farbschemata Delta, Volumenproportion und Handelsproportion kompatibel.

Einstellungen für den Bid/Ask-Ungleichgewichtsmodus

Diese Funktion ermöglicht die automatische Hervorhebung von Kauf- und Verkaufsungleichgewichten am Markt innerhalb jedes einzelnen Spreads. Der Ungleichgewichtswert wird als prozentuales Verhältnis der verglichenen Volumina ermittelt, weitere Details finden Sie im Bid/Ask Imbalance Cluster Type Artikel.

Aktivieren Gebotsfarbe Fragen Sie Farbe Ungleichgewichtsrennen Volumenfilter Minimaler Unterschied Nullwerte ignorieren Fettgedruckter Text

Im Gegensatz zur standardmäßigen Delta-Differenz-Ansicht, bei der die zum gleichen Preis gehandelten Werte verglichen werden, ermöglicht Bid/Ask Imbalance die automatische Hervorhebung des Ungleichgewichts von Marketkäufen und -verkäufen in jeder bestimmten Spanne.

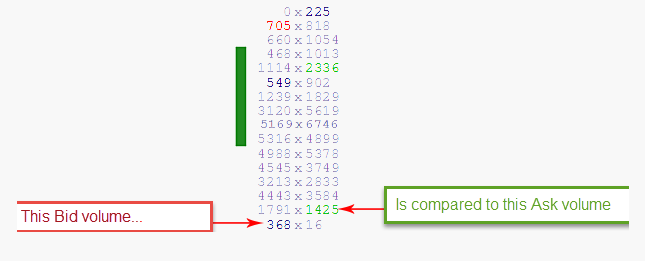

Das heißt, es wird das Volumen der Gebote zu einem Preis mit dem Volumen der Nachfragen zu dem unmittelbar darüber liegenden Preis auf der Grundlage der Werte verglichen. Es wird ein Algorithmus verwendet, der das Volumenverhältnis zwischen den beiden Preisen vergleicht. Der Hauptzweck von diesem Footprint Chart besteht darin, das Ungleichgewicht zwischen dem Volumen, das zum Angebotspreis (Briefkurs) gehandelt wird, und dem Volumen, das zum Geldkurs gehandelt wird, aufzuzeigen. Es vergleicht immer den Geldkurs mit dem darüber liegenden Briefkurs und zeigt das entsprechende Verhältnis an.

Nehmen wir als Beispiel den Wert von 30 ask und den übergewichteten Wert von 350 %, 350 % von 30 = 105, damit der Cluster hervorgehoben wird, muss Bid mehr als 105 betragen.

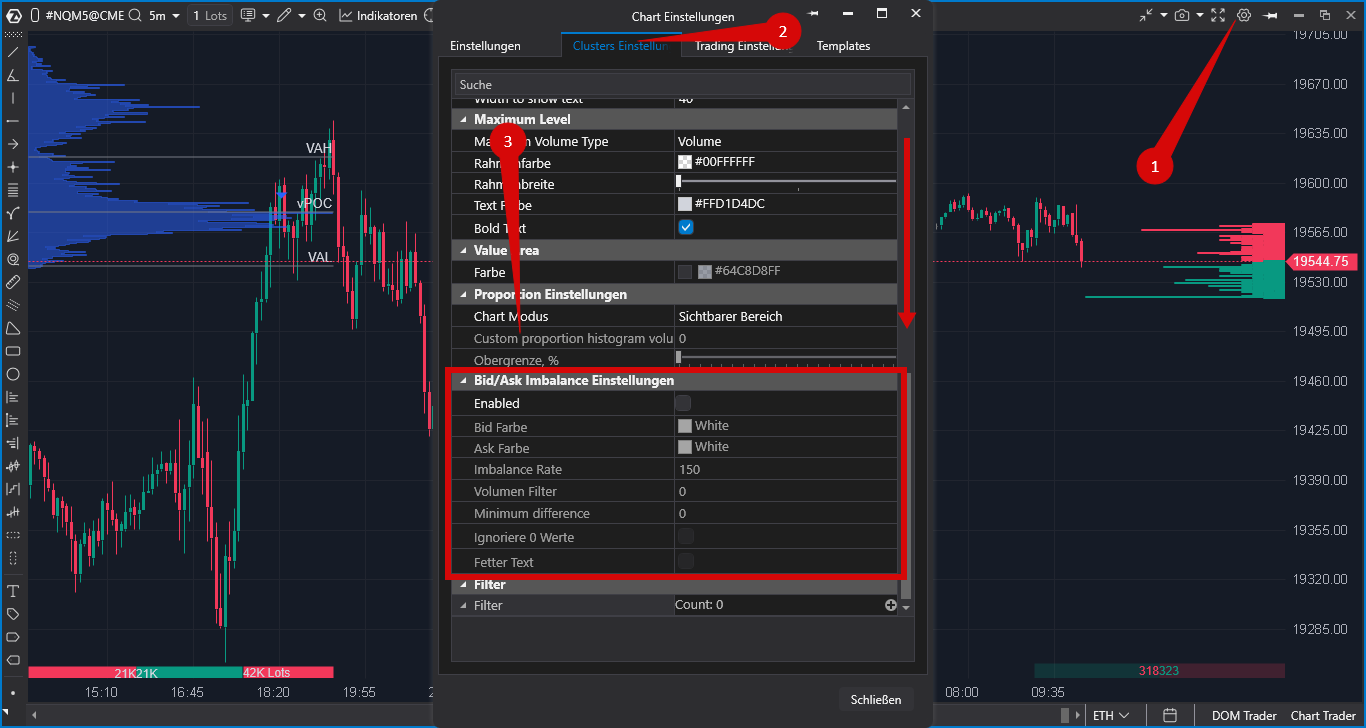

Der Imbalance Rate wird als Prozentsatz der verglichenen Mengen definiert. Der Standardwert ist 150 %, aber wenn Sie den Wert z. B. auf 300 % setzen, wird ein größeres Ungleichgewicht hervorgehoben. Um den Parameter zu ändern, gehen Sie im Cluster-Chart auf die Registerkarte Cluster-Settings/Cluster-Einstellungen im Einstellungsmenü und stellen Sie den gewünschten Wert unter Imbalance Rate ein, wie in der Abbildung gezeigt.

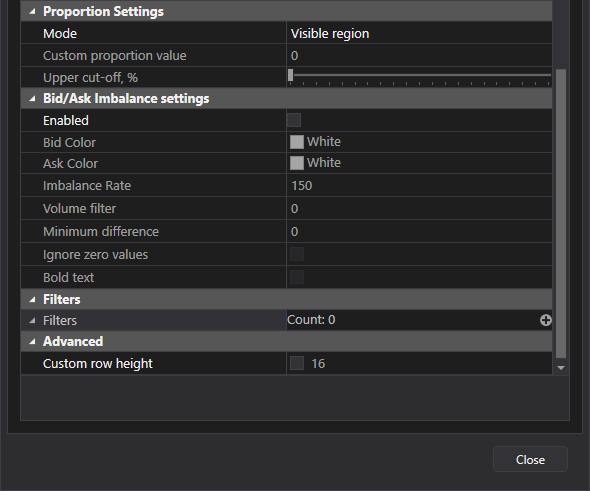

Einstellungen des Bid/Ask Imbalance-Modus:

• Aktiviert - Aktivieren/Deaktivieren des Modus.
• Bid Farbe - Auswahl der Farbe für die hervorgehobenen Bids.
• Farbe der Asks - Auswahl der Farbe für die Asks.
• Übergewicht, % - den Übergewichtswert in Prozent festlegen.

Die optimale Größe dieses Parameters hängt von der Liquidität des zu analysierenden Instruments sowie vom eingestellten Zeitrahmen ab.

• Volumenfilter - Mindestvolumen für die Hervorhebung von Bid und Ask festlegen.
• Mindestdifferenz - die Mindestdifferenz zwischen Bid und Ask festlegen.
• Nullwerte ignorieren.

Als Ergebnis der Berechnung leuchtet der Indikator die 2 Zahlen auf der Diagonale auf:

1) Wenn der Bid des unteren Kurses um den Prozentsatz der Imbalance Rate größer ist als Ask des oberen Kurses, wird der Bid rot hervorgehoben.

2) Wenn die Ask des oberen Kurses um den Prozentsatz der Imbalance Rate größer ist als die Nachfrage des unteren Kurses, wird die Ask grün hervorgehoben.

Filter

Filtertyp	Bid Ask Volumen Trades Relatives Volumen, % des max.Vol. – ermöglicht es Ihnen, den Prozentsatz des maximalen Volumens anzugeben, ab dem Cluster hervorgehoben werden. Relative Trades, % der max. Trades – ermöglicht Ihnen, den Prozentsatz der maximalen Anzahl von Trades festzulegen, über dem Cluster hervorgehoben werden.
Wert
Hintergrund
Textfarbe

Wenn das relative Volumen beispielsweise auf 90 eingestellt ist, bedeutet dies, dass Cluster mit Volumina, die 90 % des im Diagramm sichtbaren maximalen Volumens überschreiten, hervorgehoben werden.

Fortschrittlich

Benutzerdefinierte Zeilenhöhe
