Modalità di visualizzazione dei grafici

In questo articolo prenderemo in considerazione tutte le modalità di visualizzazione dei grafici nella piattaforma ATAS.

Nella piattaforma ATAS, un grafico a candele si apre per impostazione predefinita, ma è anche possibile scegliere qualsiasi modello di grafico tra 6 modalità di visualizzazione, per questo utilizzate una delle due opzioni:

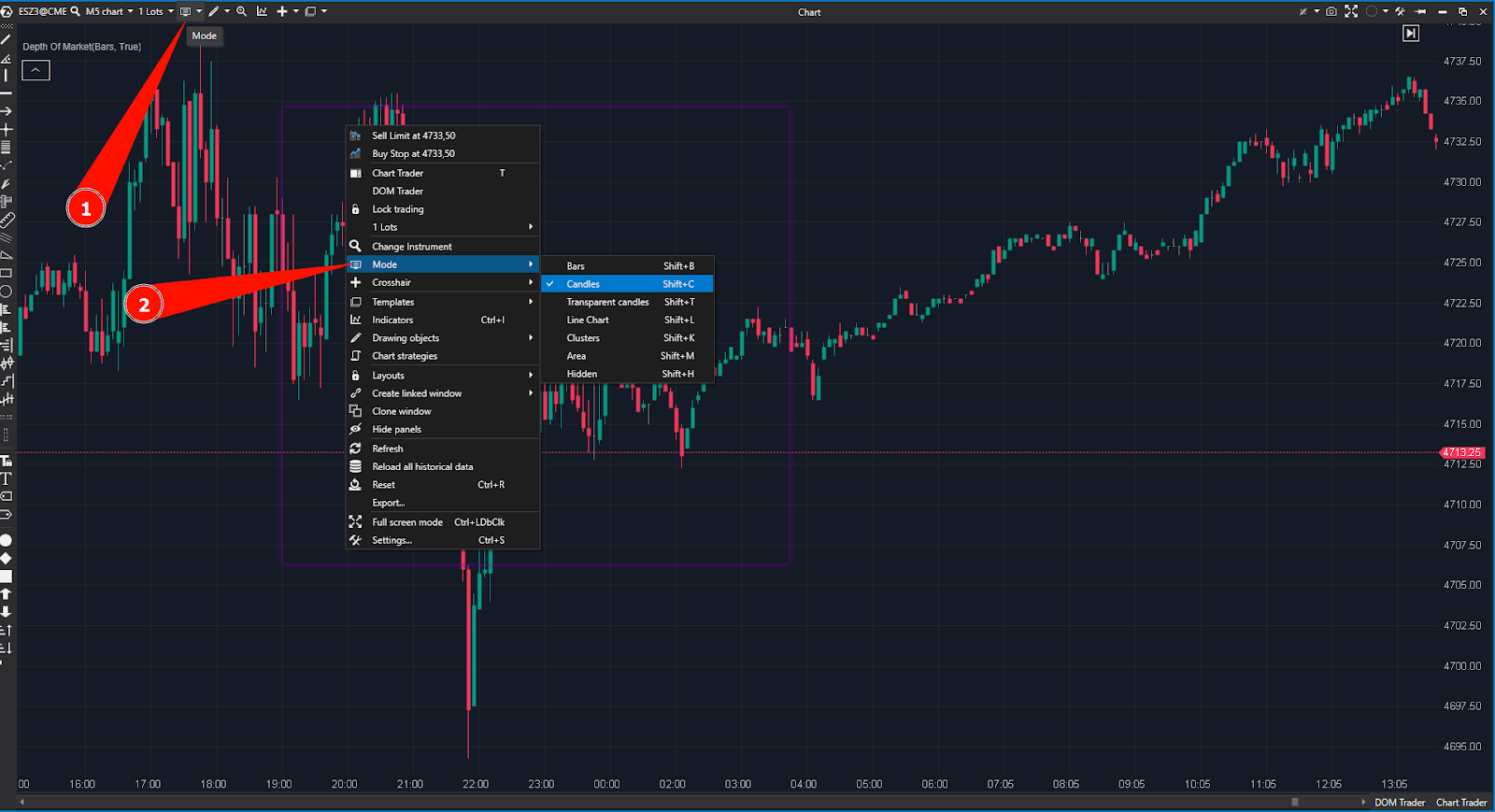

1. Fate clic sull'icona Modalità nella barra dei menu del grafico, quindi selezionate la modalità di visualizzazione desiderata nel menu a comparsa.

2. Utilizzate il menu contestuale facendo clic con il pulsante destro del mouse sul grafico, quindi selezionate la modalità di visualizzazione desiderata nel menu a comparsa.

Consideriamo queste modalità in modo più dettagliato.

• Barre
• Candele
• Candele trasparenti
• Grafico a linee
• Area
• Nascosto

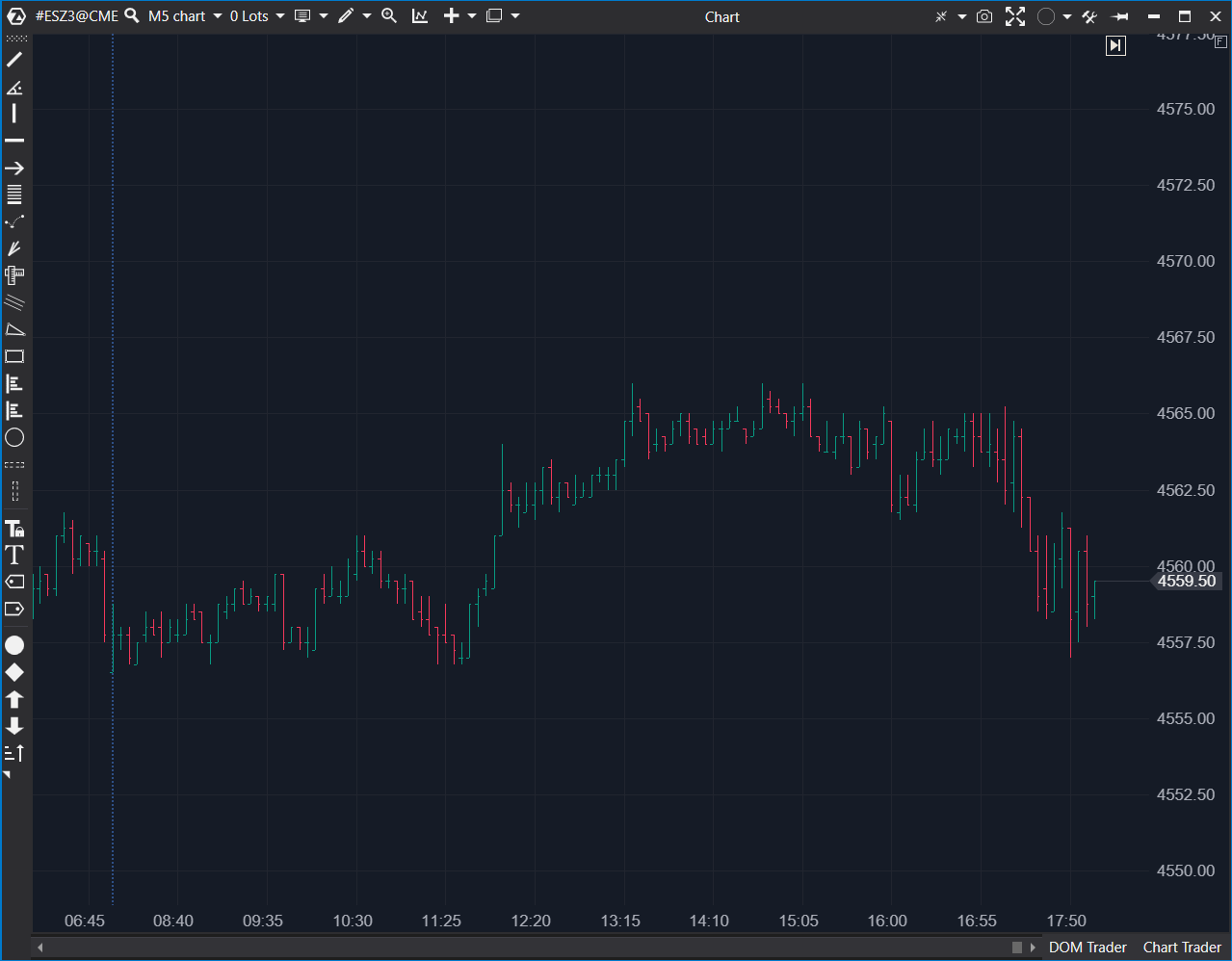

Barre

Le barre e le candele sono grafici standard per l'analisi classica. Si basano su quattro dati (si tratta di chiusura, apertura, massimo e minimo dell'intervallo). Le barre differiscono dalle candele solo nell'aspetto.

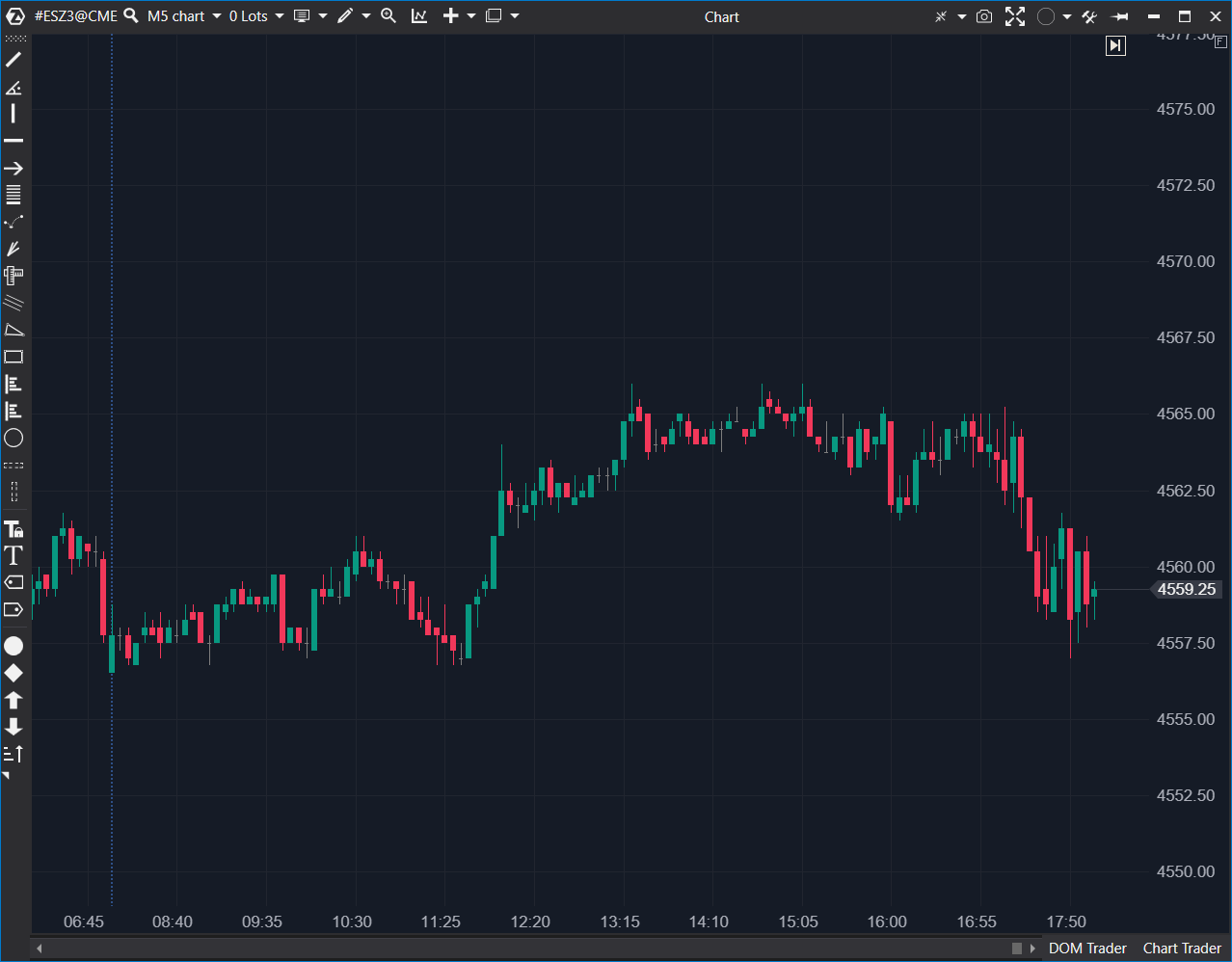

Candele

Le barre e le candele sono grafici standard per l'analisi classica. Si basano su quattro dati (si tratta di chiusura, apertura, massimo e minimo dell'intervallo). Le barre differiscono dalle candele solo nell'aspetto.

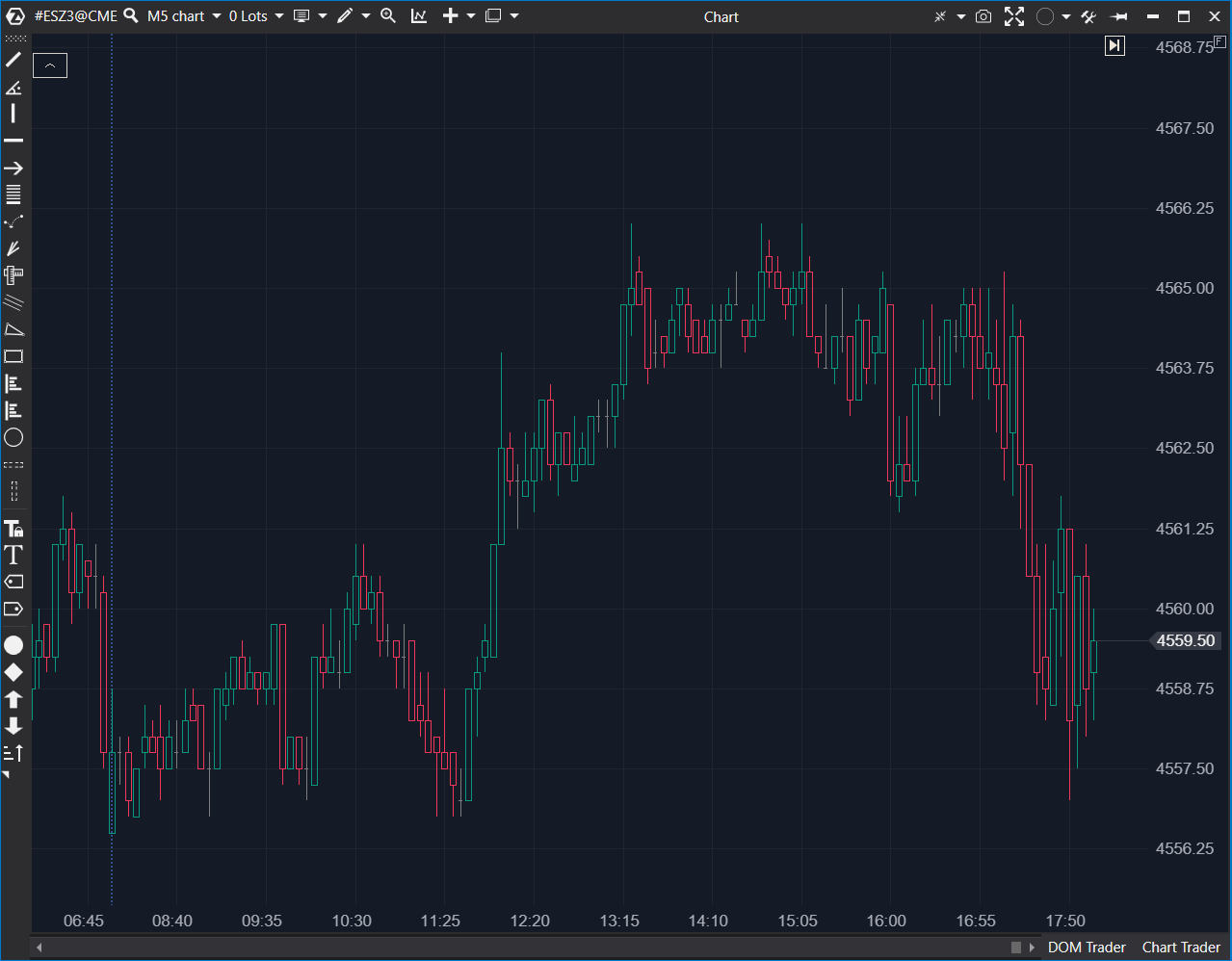

Candele trasparenti

Questo è un tipo di candela. La loro particolarità, in base al nome, risiede nella loro trasparenza. Spesso è necessario installare vari indicatori e oggetti di disegno sul grafico e, per non sovraccaricare il grafico di colore, questa modalità grafico viene utilizzata per chiarezza.

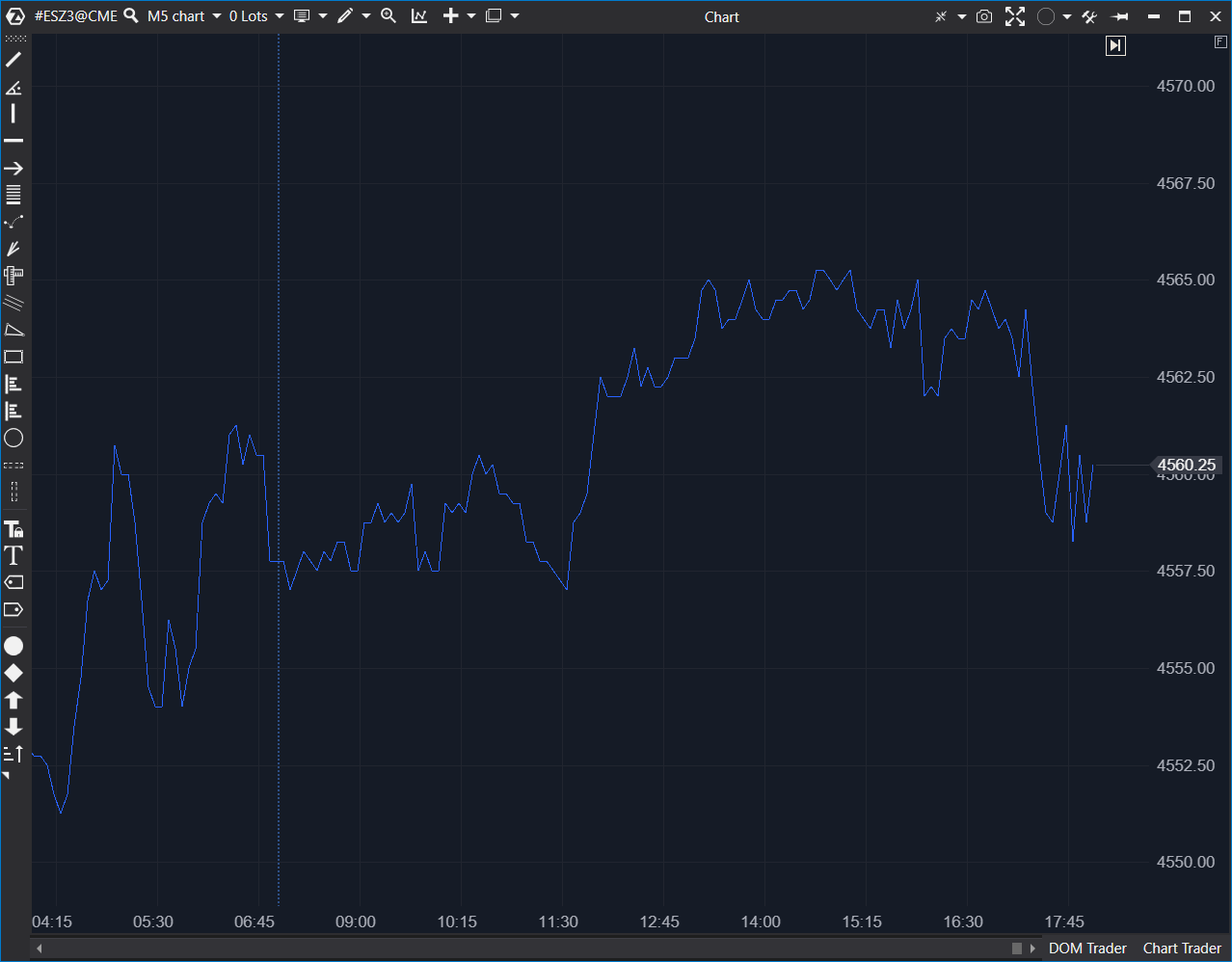

Grafico a linee

Questo è il grafico più semplice da costruire, che si basa sul prezzo di chiusura dell'intervallo selezionato. Un grafico di questo tipo ha pochissime informazioni, ma è comodo per visualizzare la tendenza generale, soprattutto per un lungo periodo, diversi mesi o addirittura anni.

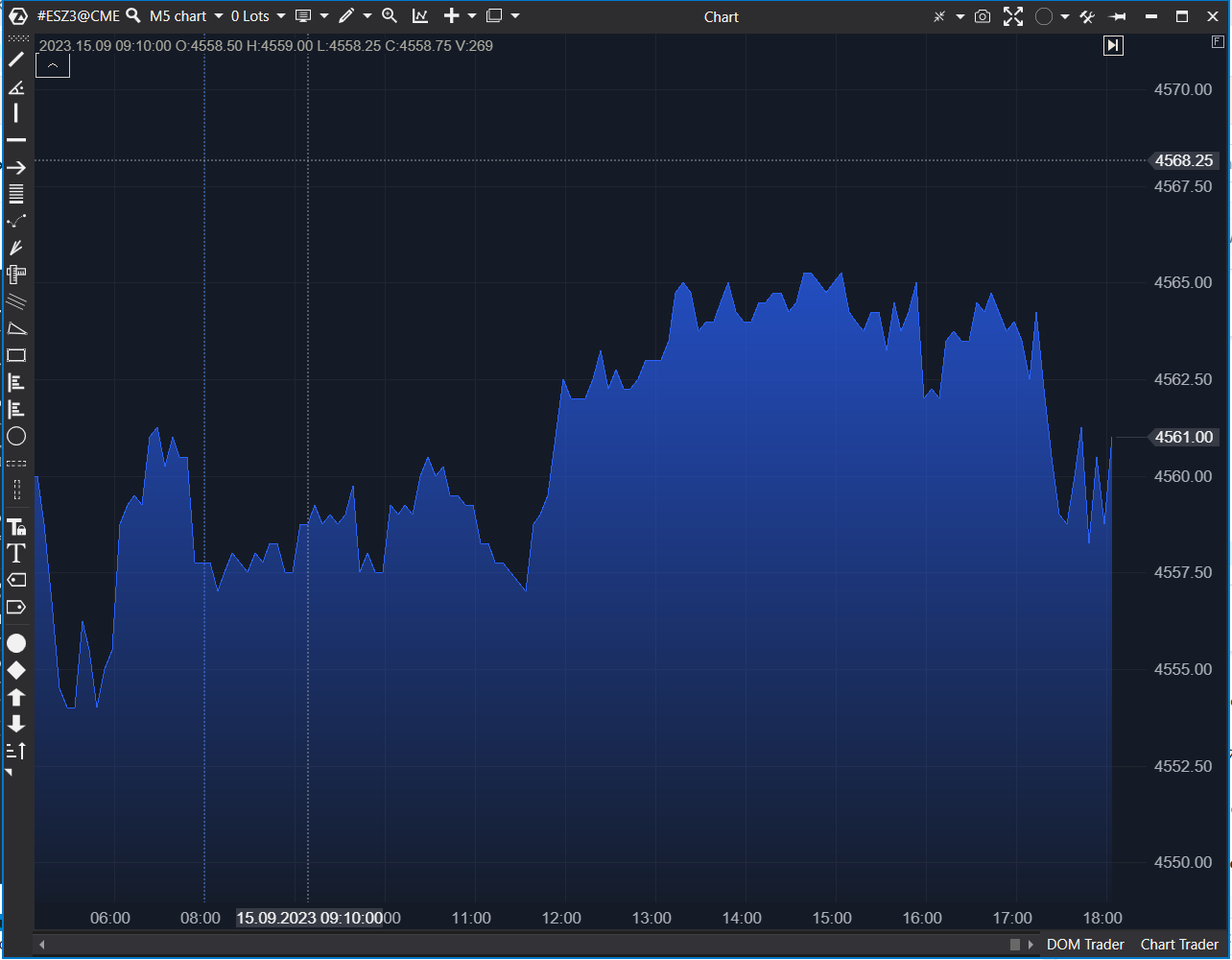

Area

Si tratta di una variazione del grafico a linee + l'area sotto la linea del grafico.

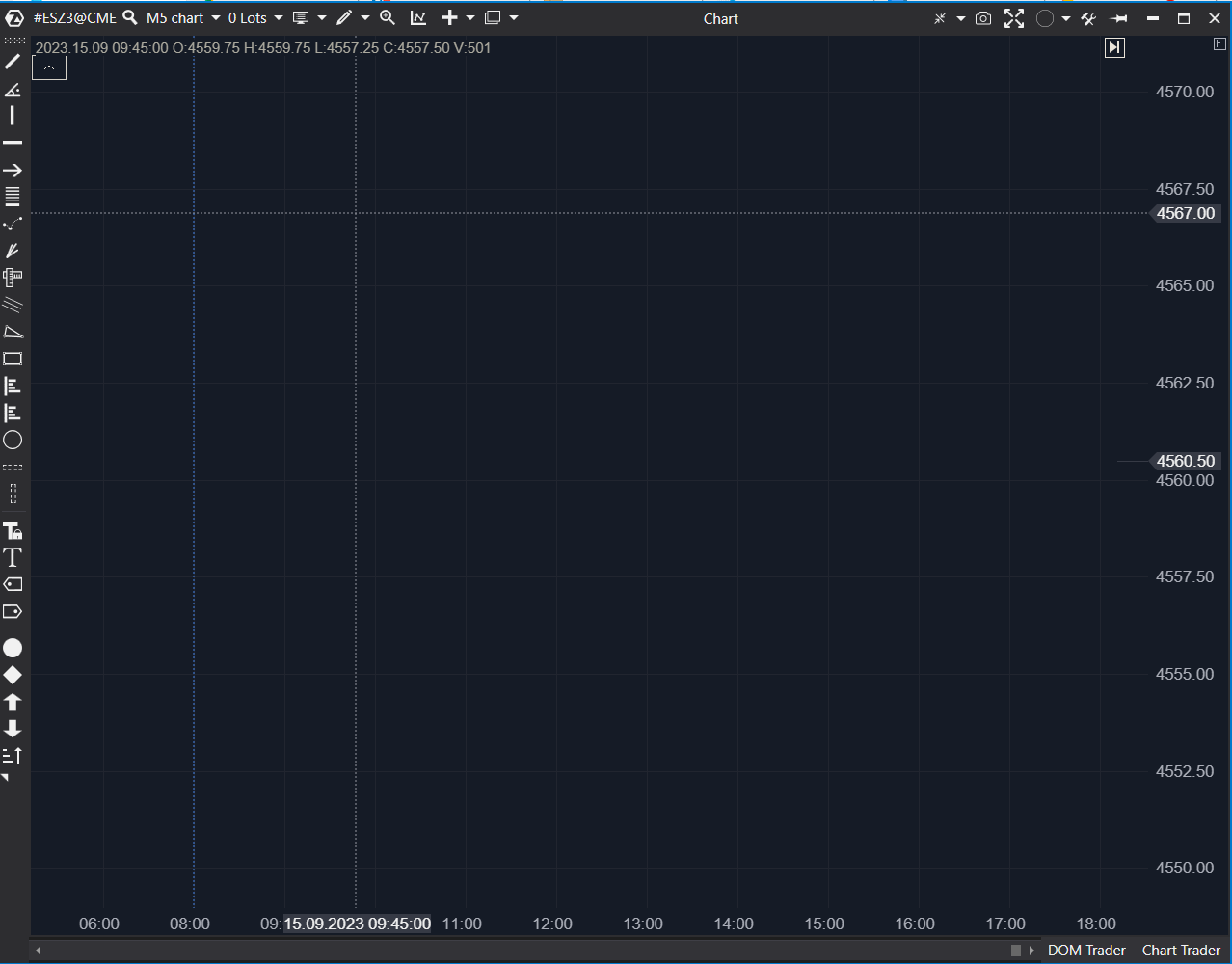

Nascosto

Questa modalità rimuove la visualizzazione del grafico.

I cluster sono una direzione relativamente nuova dei grafici analitici, in Occidente questo tipo di visualizzazione delle informazioni di mercato è solitamente chiamato grafico "Footprint". I cluster sono una visualizzazione digitale o grafica dei dati sulle vendite e sugli acquisti effettuati all'interno di ogni barra, ad ogni livello di prezzo.

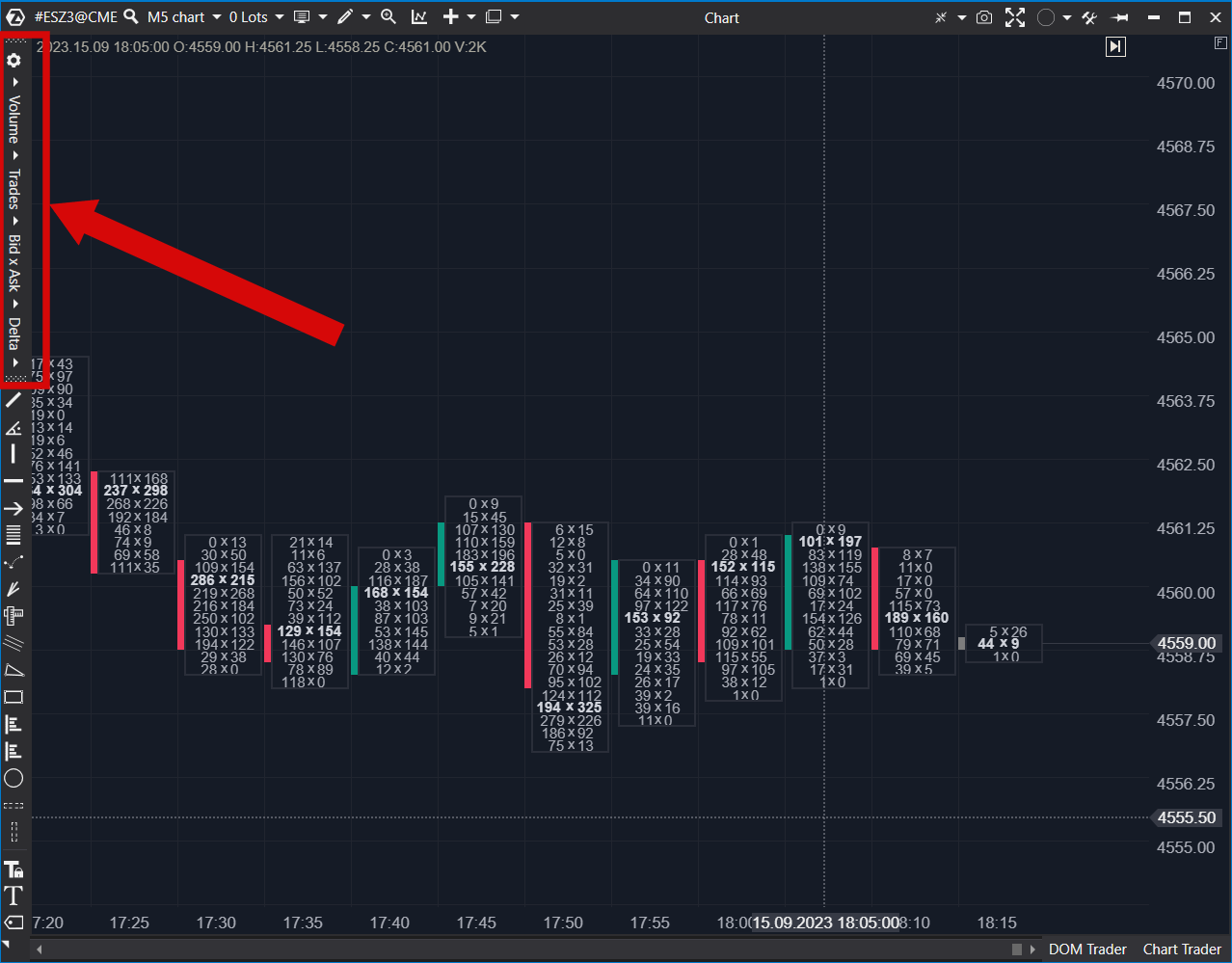

Si noti che in modalità cluster, a sinistra della finestra del grafico viene visualizzato un menu verticale aggiuntivo con varie opzioni per la visualizzazione dei cluster:

• Volume - volume
• Trades - operazioni
• Bid x Ask - acquisti e vendite separati
• Delta - differenza tra gli acquisti e le vendite

La configurazione dei cluster è descritta in dettaglio nell'articolo Configurazione dei cluster

Consideriamo le opzioni per la visualizzazione di un grafico a grappolo.

Di seguito sono riportati alcuni esempi di come vengono visualizzate le opzioni relative alle impostazioni del grafico cluster.

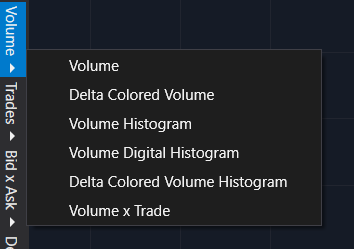

Volume - volume

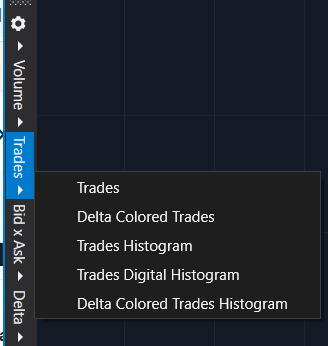

Trades - operazioni

Bid x Ask - acquisti e vendite separati

Delta - differenza tra gli acquisti e le vendite

Nota! Per impostazione predefinita, quando si esegue lo zoom indietro del grafico, la visualizzazione a cluster del grafico si trasforma in un grafico a candele e viceversa. Questa operazione viene eseguita per comodità, ma se necessario, questa opzione può essere disabilitata.

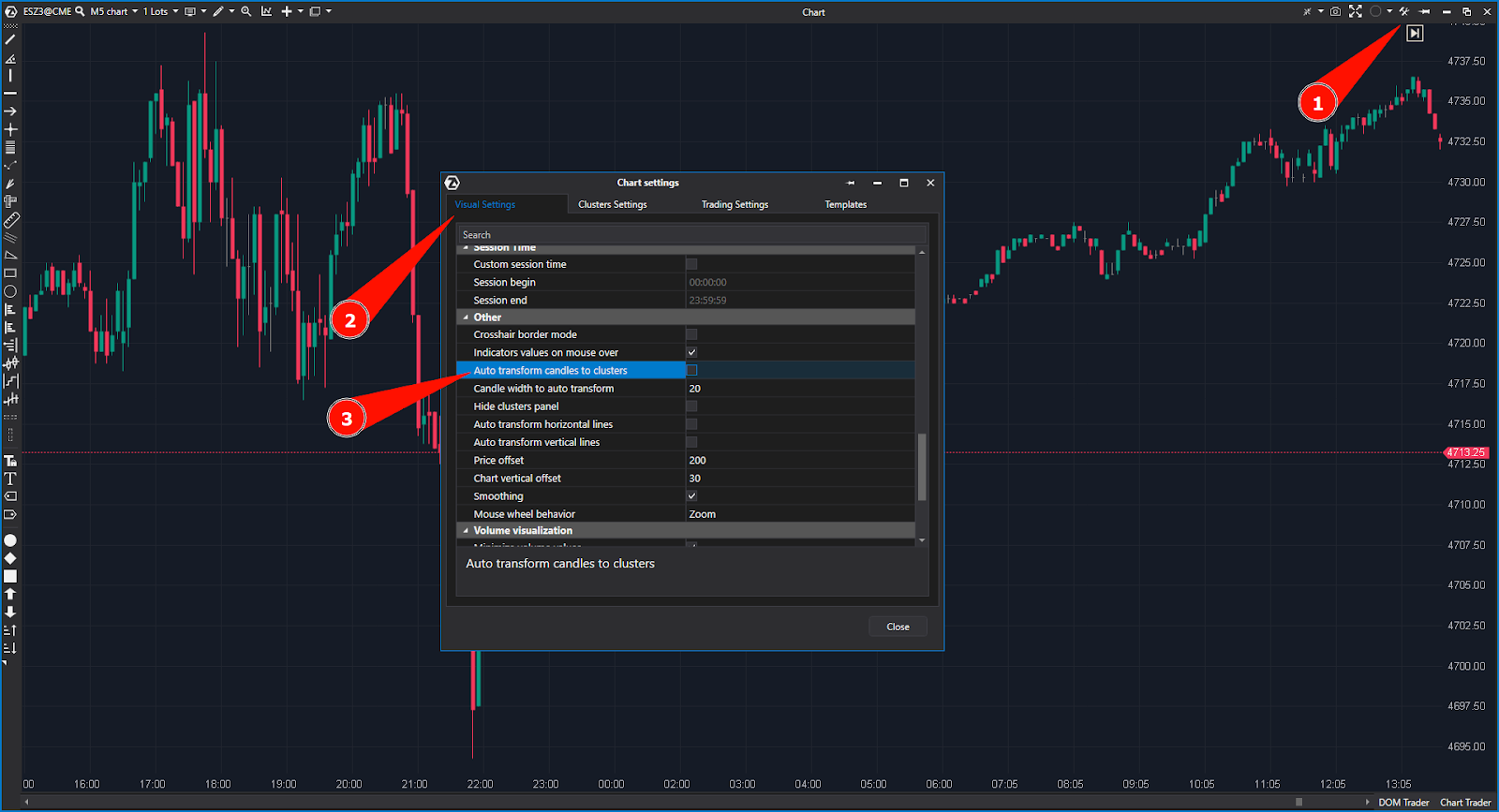

Per disabilitare questa opzione, è necessario:

1. Fare clic sull'icona delle impostazioni.

2. Nella finestra delle impostazioni che si apre a sinistra, selezionare la scheda Impostazioni visive.

3. Quindi, in Altro, deseleziona la riga Trasforma automaticamente candele in cluster.
