Paramètres des clusters du graphique

Modifié le Ven, 14 Mars à 9:02 H

Graphique en clusters (empreinte / footprint) est disponible dans une variété de vues. Bid x Ask, Delta, Volume, Volume (couleur du Delta), Profil du Delta et d'autres types de graphiques en clusters.

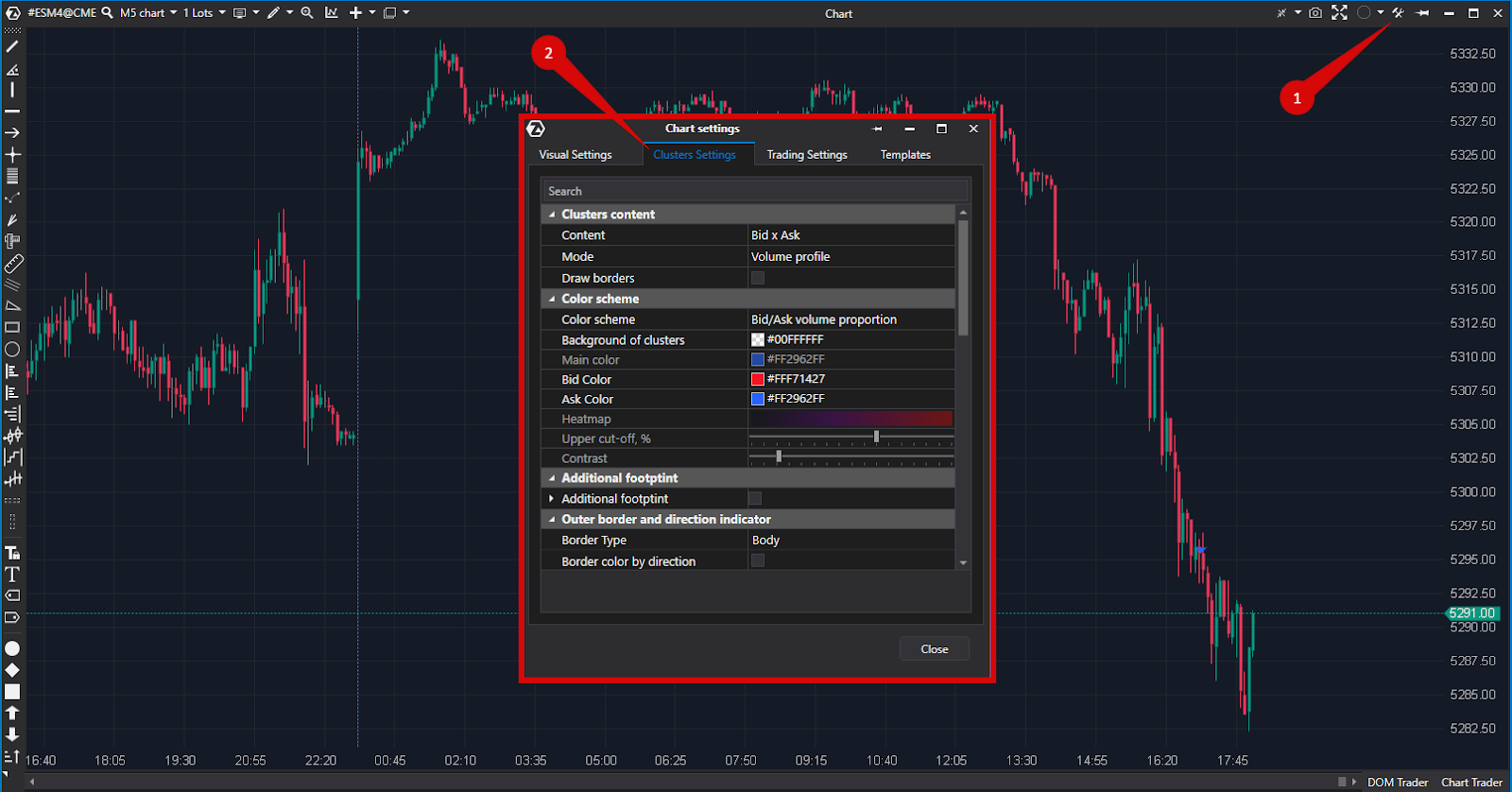

1. Pour ouvrir les paramètres, cliquez sur l'icône des paramètres généraux du graphique.

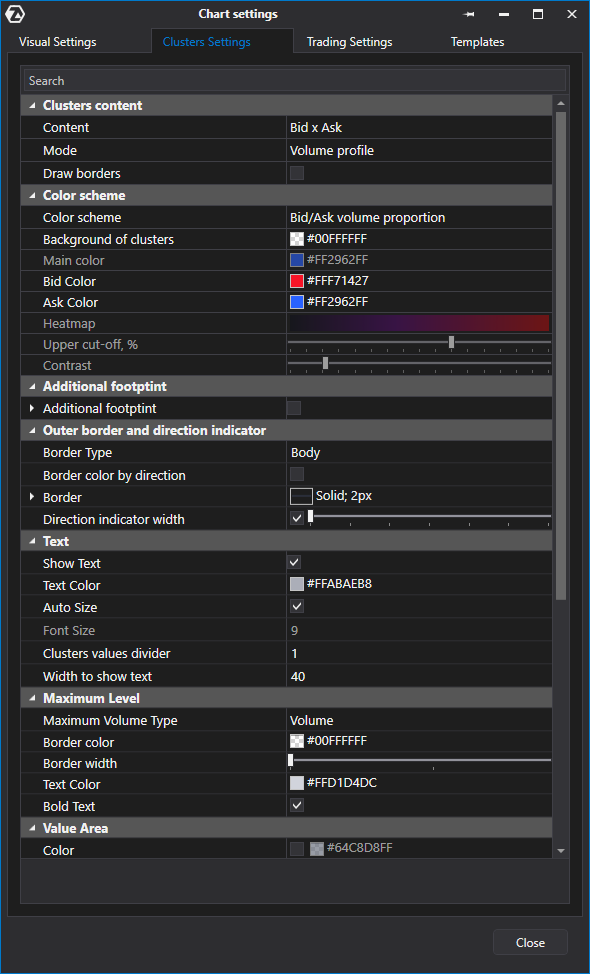

2. Le deuxième onglet - Paramètres des clusters (Clusters Settings).

Clusters content / Contenu des clusters

Content/Contentu	Volume/Volume Trades/Transactions Volume and trades/Volume et transactions Volume and delta/Volume et delta Delta/Delta Delta (centred)/Delta (centré) Bid x Ask/Bid х Ask Bid/Ask (centred)/ Bid/Ask (centré) Bid/Ask None/Aucun
Mode	Full row/Ligne complète Bid/Ask profile/Profil de Bid/Ask Volume profile/Profil de volume Trades profile/Profil de transactions Delta profile/Profil de delta Bid/Ask ladder/Cellules de Bid/Ask Positive/Negative delta profile/Profil du delta (multidirectionnel)
Draw borders/Dessiner les bordures

Color scheme/Schéma de couleur

Color scheme/Schéma de couleur	Delta/Delta Solid/Solide Volume proportion/Proportion par volume Trades proportion/Proportion par transactions Bid/Ask volume proportion/Proportion par Bid/Аsk Heatmap by volume/Carte thermique par volume Heatmap by trades/Carte thermique par transactions Heatmap by delta/Carte thermique par delta None/Aucun
Background of clusters/Arrière-plan des clusters
Main color/Couleur principale des clusters
Bid Color/Couleur des Bids
Ask Color/Couleur des Asks
Heatmap/Carte thermique
Upper cut-off, %/Seuil supérieur, %	Ce paramètre fixe un seuil supérieur pour le volume maximal et détermine les couleurs utilisées pour le représenter. Par exemple, si une valeur de seuil de 5 % est sélectionnée, la plateforme attribuera la couleur maximale aux 5 % de valeurs de volume les plus élevées.
Contrast/Contraste

Additional footprint/ Empreinte supplémentaire

Empreinte supplémentaire - expose la branche des paramètres de la deuxième empreinte sur le graphique, ce qui vous permet d'observer les clusters simultanément dans deux modes différents sur le même graphique.

Content/Contenu
Mode/Mode
Color scheme/Schéma de couleur
Draw borders/Dessiner les bordures
Background of clusters/Arrière-plan des clusters
Main color/Couleur principale des clusters
Bid color/Couleur des Bids
Ask color/Couleur des Asks
Heatmap/Carte thermique
Upper cut-off, %/Coupure supérieure, %
Contrast/Contraste
Maximum Volume Type/Type de mise en évidence
Border color/Couleur de bordure
Border width/Largeur de bordure
Text color/Couleur du texte
Bold Text/Texte en gras

Outer border and direction indicator/Bordure extérieur et indicateur de direction

Border Type/Type de bordures des clusters	Body/Corps Candle/Bougie None/Aucun
Border color by direction/Couleur des bords selon la direction des bougies	Color/Couleur Line style/Style de ligne (Solide/Tiret/Point,...) Width/Largeur
Border/Bordure
Direction indicator width/Largeur de l'indicateur de direction de cluster

Font/Texte

Show Text/Afficher le texte
Text color/Couleur du texte
Auto Size/Sélection automatique de la taille de la police
Font size/Taille de la police
Cluster values divider/Diviseur des valeurs de clusters	Divise la valeur des clusters par la valeur saisie, ce qui permet d'obtenir des entrées compactes dans les clusters.
Width to show text/Largeur minimale pour afficher le texte

Maximum Level/Niveau Maximal

Maximum Volume Type/Type de la mise en évidence	Volume/Volume Trades/Transactions Bids Asks Negative Delta/Delta négatif Pozitive Delta/Delta positif
Border color/Couleur des bordures
Border width/Largeur des bordures
Text color/Couleur du texte
Bold text/Texte en gras

Value Area/Zone de valeur

Color/Couleur

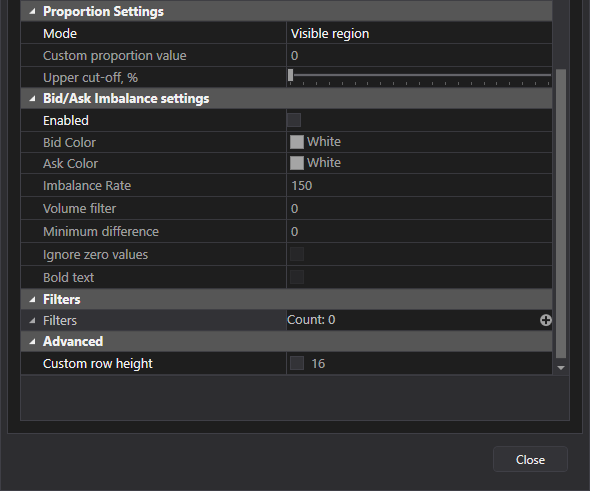

Proportion Settings/Paramètres de proportionnalité

Mode	Bars/Barres - la proportion est construite par rapport à la plus grande valeur parmi les barres chargées. L'intensité de l'ombrage des clusters dépend de la valeur la plus élevée. Visible area/Zone visible du graphique - la proportion est construite par rapport à la plus grande valeur dans la zone visible du graphique. Whole chart/Graphique entier - la proportion est construite par rapport au graphique entier Custom proportion value/Proportion personnalisée - cette option vous permet de définir la valeur du cluster, qui est considérée comme 100% et par rapport à laquelle une proportion sera construite.
Custom proportion value/Valeur manuelle de la valeur maximale de la proportion	Pour construire des histogrammes. Activé lorsque la proportion manuelle est sélectionnée.
Upper cut-off/Seuil supérieur, %	Ce paramètre définit un seuil supérieur pour le volume maximal et détermine les couleurs utilisées pour le représenter. Par exemple, si une valeur de seuil de 5 % est sélectionnée, la plateforme attribuera la couleur maximale aux 5 % de valeurs de volume les plus élevées. Cette fonction concerne les schémas de couleurs de Delta, Volume Proportion и Trades Proportion.

Paramètres du mode Bid/Ask Imbalance (Déséquilibre de Bid/Ask)

Permet de mettre automatiquement en évidence le déséquilibre des achats et des ventes du marché dans chaque spread spécifique. La valeur du déséquilibre est déterminée en pourcentage des volumes comparés, plus de détails se trouvent dans l’article Déséquilibre de l’offre/la demande.

Enable/Activé
Bid Color/Couleur de Bids
Ask Color/Couleur de Asks
Imbalance Race/Déséquilibre %
Volume filter/Filtre de volume
Minimum difference/Différence minimale
Ignore zero values/Ignorer les valeurs zéro
Bold text/Texte en Gras

Contrairement à l’affichage standard de la différence du Delta, où on compare les valeurs tradées au même prix, Bid/Ask Imbalance (Déséquilibre de l’offre/la demande) vous permet de mettre automatiquement en évidence le déséquilibre des achats et des ventes du marché dans chaque spread particulier.

C’est-à-dire, sur la base des valeurs, le volume de bid (offre) à un prix est comparé au volume de ask (demande) au prix immédiatement supérieur. On utilise un algorithme qui compare le rapport de volumes de deux prix. L'objectif principal de l'empreinte est de mettre en évidence le déséquilibre entre le volume tradé au prix de bid et le volume tradé au prix de ask. Il compare toujours le prix de bid avec le prix de ask qui est au-dessus et affiche le rapport relatif.

Comme exemple, analysons la valeur de 30 asks et la valeur de prépondérance de 350%, 350% de 30 = 105, pour que le cluster soit mis en évidence, il faut que bid soit supérieure à 105.

La valeur de déséquilibre est déterminée en pourcentage des volumes comparés. Par défaut, cette valeur est de 150 %, et si, par exemple, elle est définie sur 300 %, un déséquilibre plus grand sera mis en évidence. Pour modifier le paramètre, vous devez accéder au menu des paramètres à l'onglet Clusters Settings/ Paramètres des clusters sur le graphique des clusters et définir la valeur souhaitée dans la rubrique Imbalance Rate/Taux de déséquilibre, comme indiqué sur l’image.

Paramètres du mode Bid/Ask Imbalance :

Activé - activer/désactiver le mode.
Couleur des bids - choix de la couleur des bids en surbrillance.
Couleur des asks - choix de la couleur des asks.
Prépondérance, % - définir la valeur de la prépondérance en pourcentage.

La taille optimale de ce paramètre dépend de la liquidité de l'instrument analysé, ainsi que de la période de graphique spécifiée.

Filtre de volume - définir le volume minimal pour mettre en surbrillance Bid et Ask.
Différence minimale - définir la différence minimale entre Bid et Ask.
Ignorer les valeurs nulles.

À la suite du calcul, l'indicateur met en évidence 2 chiffres situés en diagonale :

1) Si bid du prix inférieur est plus grand d'un pourcentage de taux de déséquilibre (Imbalance Rate) que ask du prix supérieur, bid est alors mis en rouge.

2) Si ask du prix supérieur est plus grand d'un pourcentage de taux de déséquilibre (Imbalance Rate) que bid du prix inférieur, alors ask est mis en vert.

Filters/Filtres

Filter Type/Type de filtre	Bid/Offre Ask/Demande Volume Trades/Transactions Relative volume, % of max.vol/Volume relatif, % du volume max - permet de définir le pourcentage du volume maximal, au-dessus duquel les clusters seront mis en surbrillance. Relative trades, % of max.trades/Transactions relatives, % du max. de transactions - vous permet de définir le pourcentage du nombre maximal de transactions, au-dessus duquel les clusters seront mis en évidence.
Value/Valeur
Background/Фон
Text Color/Couleur du texte

Par exemple, Volume Relatif est défini sur 90. Cela signifie que tous les clusters, dont le volume est supérieur à 90 % du volume maximal visible sur le graphique, seront mis en surbrillance.

Advanced/Avancé

Custom Row Height / Hauteur de ligne fixe
