In der ATAS-Plattform können Sie Zeiträume und Charttypen einstellen. Neben den hier verfügbaren Standardzeitintervallen können Sie auch andere Intervalltypen mit verschiedenen Einstellungen festlegen.

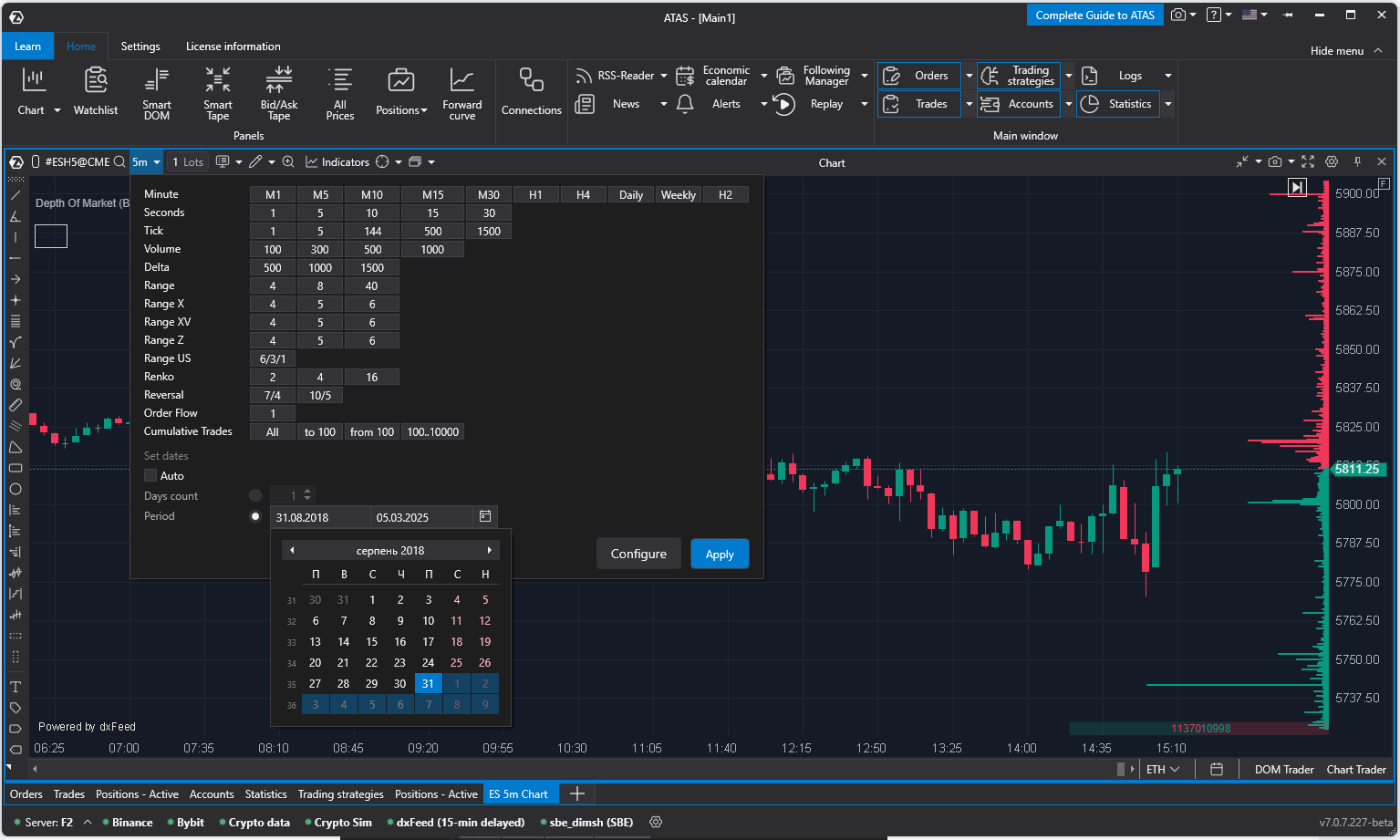

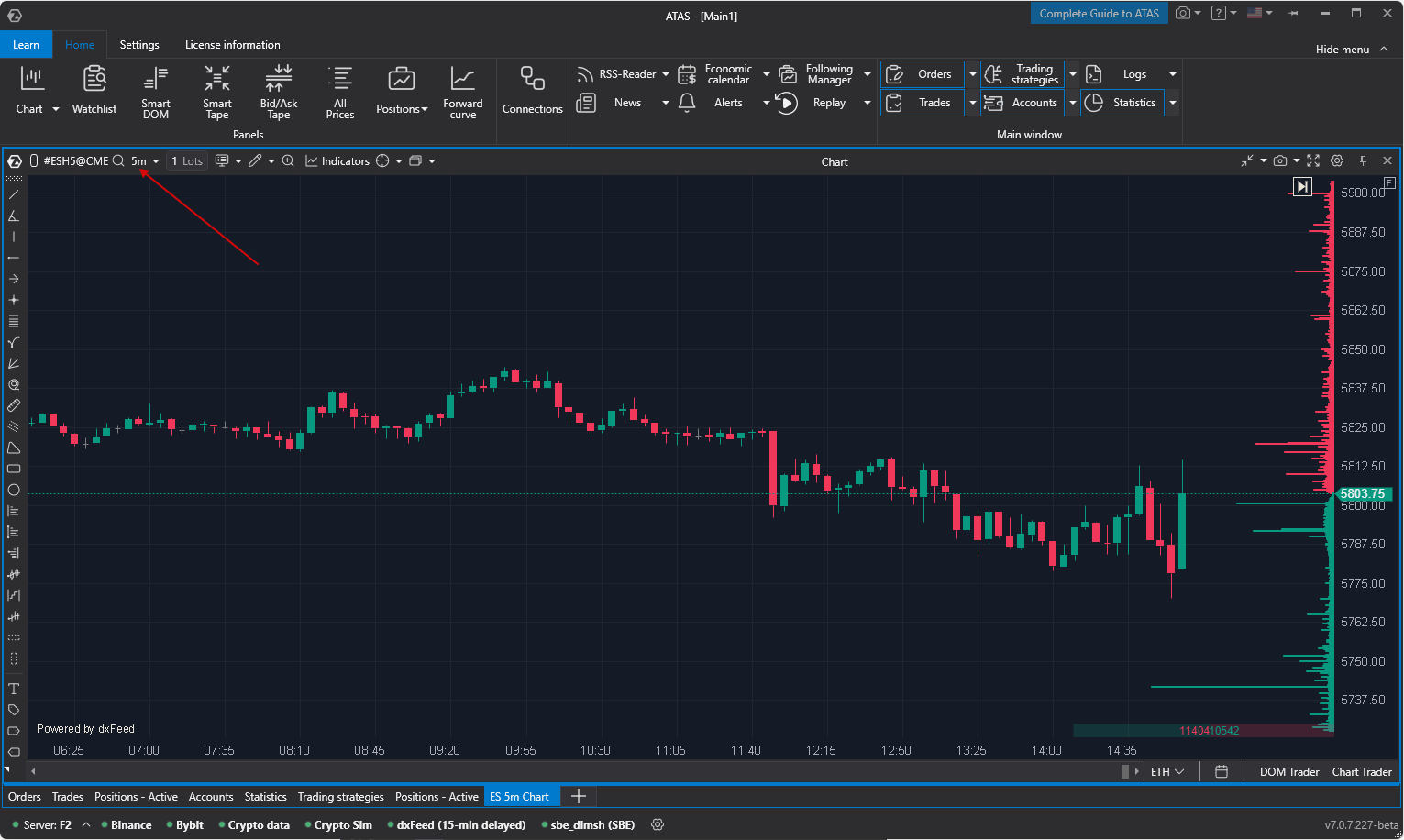

Um einen Zeitrahmen oder Charttyp auszuwählen, klicken Sie auf das Symbol im Chart-Panel in der oberen linken Ecke. Wählen Sie im Pop-up-Menü den gewünschten Zeitraum oder Chart-Typ.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113425392/original/9y4zqQKN5CgHvBWgUyRxRgKoKunyxrRHBA.png?1725284807)
Wenn Sie die Anzahl der Tage für das Laden oder das Enddatum einmalig ändern müssen, deaktivieren Sie die Option Automatisch und geben Sie die gewünschten Parameter an.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113425505/original/3tdpO9lw0k0K1gBgTXjLrjoLnJc1PKvbVg.png?1725284843)

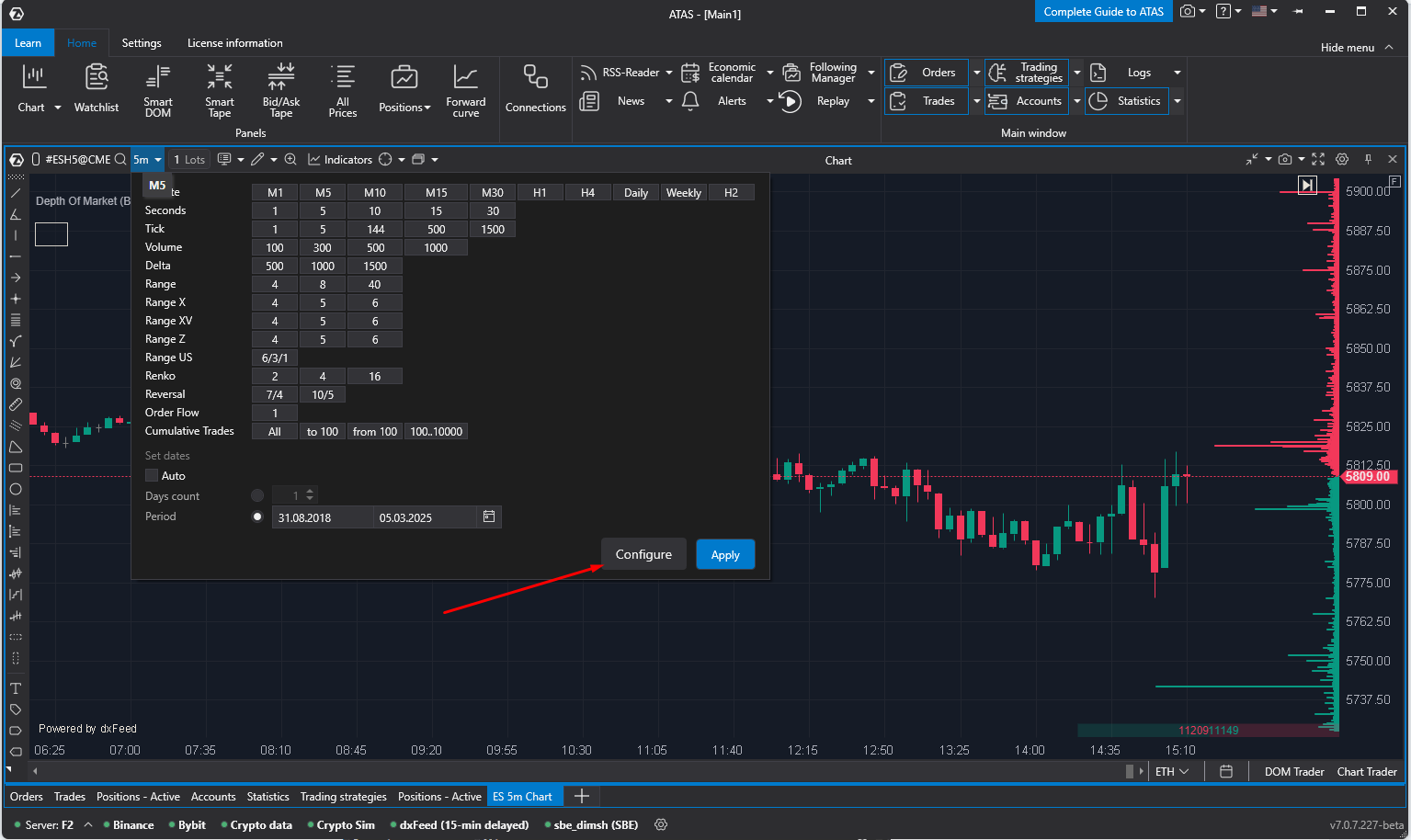

Um den Zeitraum oder die Art des Charts einzustellen, verwenden Sie Konfigurieren.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72110644948/original/7gw1uHOoS9uHHm5dhwcrcDQ7LaND2oyoZQ.png?1723556152)
Sie können die Anzeige des Charts und seiner Typen im geöffneten Fenster konfigurieren.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113425776/original/imyTOH9En4d72d5nY88gloOeI-o20CP9bg.png?1725284917)
Jede Art von Chartr kann mit Hilfe der Schaltflächen Nach oben und Nach unten (in den Abbildungen 1 und 2) nach oben oder unten verschoben und auch nach Ihren Wünschen angepasst werden.
Um z.B. 1M einzustellen, wählen Sie es in der linken Spalte aus und klicken Sie dann in der rechten Spalte auf die Schaltfläche gegenüber der gewünschten Periode, auf Bearbeiten (in der Abbildung 3) oder auf Hinzufügen (in der Abbildung 4).

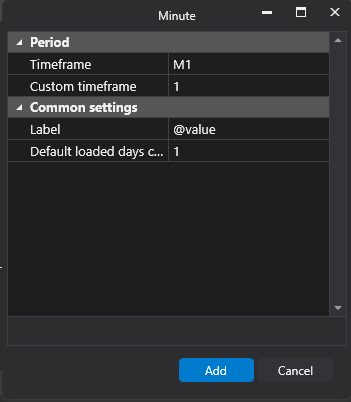

In dem sich öffnenden Fenster können Sie die folgenden Einstellungen vornehmen.
Wählen Sie einen Wert aus der Dropdown-Liste in der Zeile Zeitrahmen oder Benutzerdefiniert, wenn Sie einen Wert eingeben möchten, der nicht in der Liste enthalten ist. Geben Sie dann den gewünschten Parameter in der Zeile unter dem benutzerdefinierten Zeitrahmen ein.
Beschriftung - der Name des Diagramms, das in der Tabelle angezeigt werden soll
Anzahl der standardmäßig geladenen Tage - die Anzahl der Tage, die geladen werden sollen
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113425947/original/FLPeYWWWCmdRwOGQXx_dePoexYhnBwFuMg.png?1725284991)

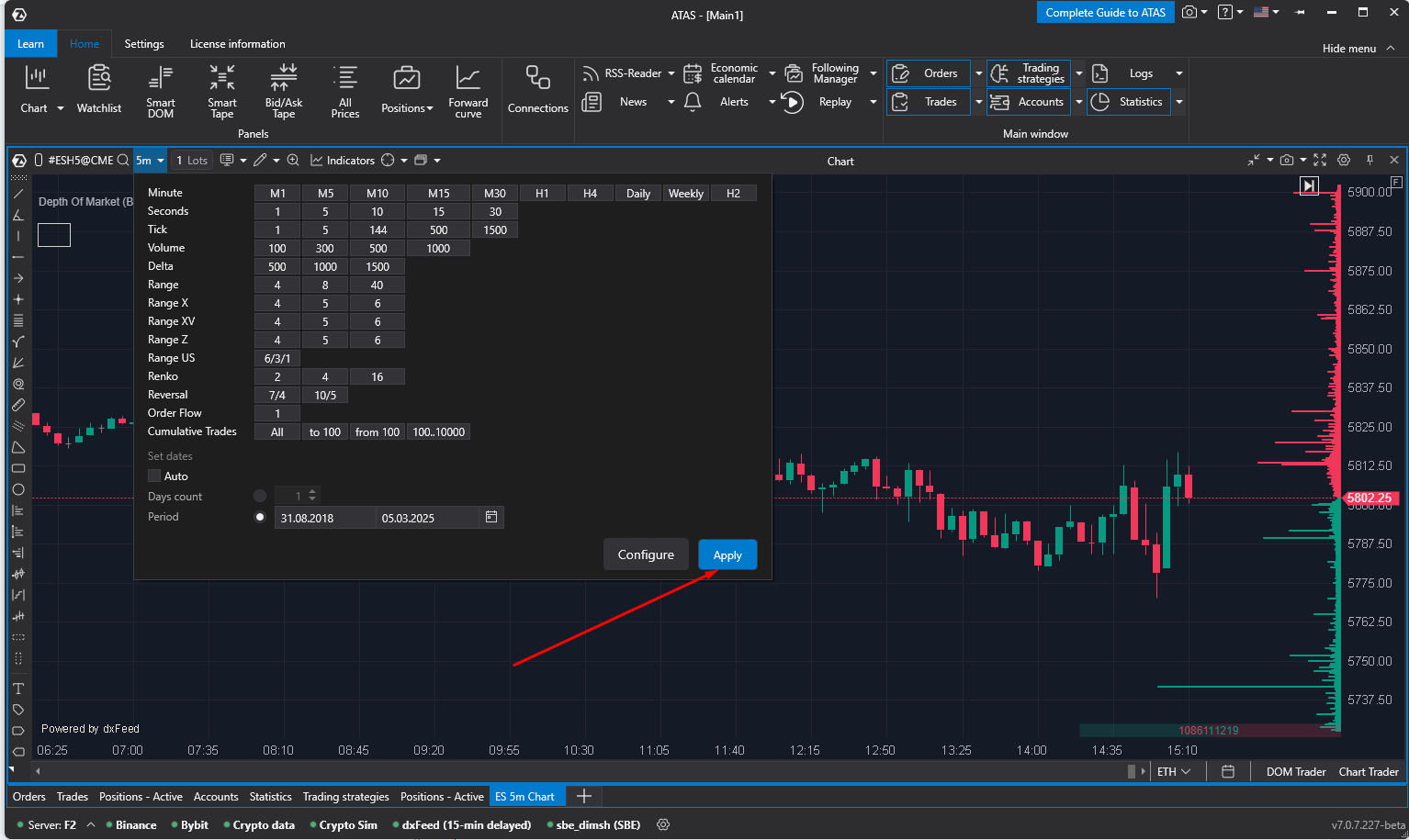

Um die Änderungen für alle Diagramme zu übernehmen und zu speichern, klicken Sie auf die Schaltfläche Übernehmen.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72110644949/original/4XgdQX_U2tUBPV44RogKRVPFqWzoWRcLlw.png?1723556152)
Arten von Charts
TABLE OF CONTENTS
Minuten

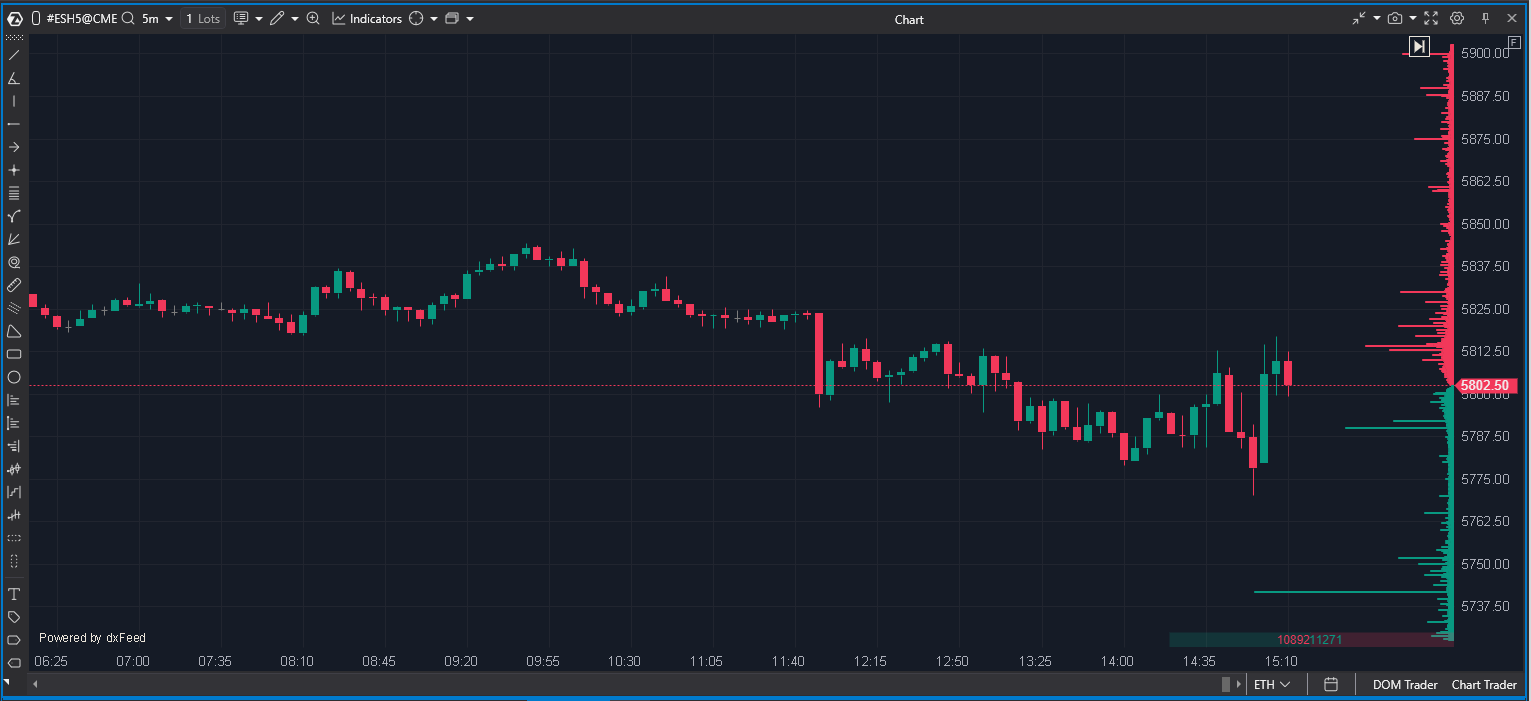

Der Balken wird entsprechend der gewählten Zeitspanne aufgebaut: 5 Minuten, 15 Minuten, 4 Stunden, usw.
Wenn zum Beispiel der Wert 3 gewählt wird, wird der neue Balken im Diagramm in 3-Minuten-Intervallen gebildet.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426234/original/dJB8hdyJksP0SMBm9Y4GUrAdg-ZqsvsBsQ.png?1725285155)
Sekunden
Es ist ähnlich wie der Minutenchart. Der Chart wird entsprechend dem ausgewählten Wert erstellt.
Wenn der Wert 45 gewählt wird, entspricht jeder Balken einer Periode von 45 Sekunden.
Tick

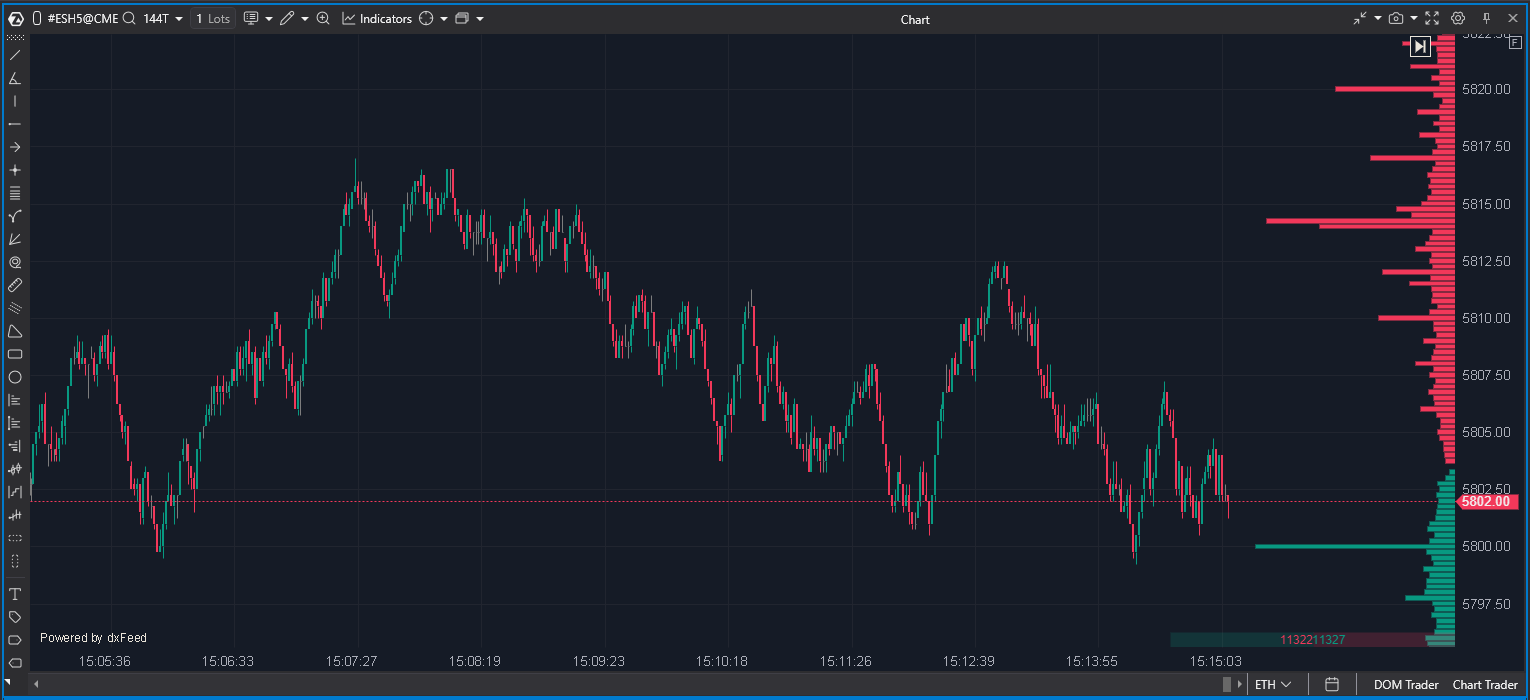

Ein Tick-Chart basiert auf einer bestimmten Anzahl von Ticks in einem Balken. Wenn der Wert 144 gewählt wird, wird nach jeweils 144 Abschlüssen ein Balken gebildet; diese Abschlüsse können sowohl kleine als auch große Aufträge umfassen. Jeder Handel wird nur einmal gezählt, unabhängig von seiner Größe.
Das Ergebnis ist ein Chart, in dem die Abschlüsse gleichmäßig auf die Balken verteilt sind. Diese Art von Diagramm ist besonders interessant, wenn es mit Volumenindikatoren kombiniert wird, um die Volumenstruktur zu bewerten, die Aktivitäten der Hauptakteure zu identifizieren und zu analysieren, wie der Preis auf diese Aktivitäten reagiert.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426275/original/R2yqAYzMu2YRwKAt4ADSCncC-OwBP0E40A.png?1725285178)
Volumen
Ein Volumenchart basiert ausschließlich auf der Anzahl der gehandelten Aktien oder Futures-Kontrakte. Wenn wir beispielsweise den Wert 500 wählen, bedeutet dies, dass jeder neue Balken gebildet wird, nachdem 500 Kontrakte gehandelt worden sind. Im Gegensatz zu Tick-Charts sehen wir hier ein Chart mit einer gleichmäßigen Verteilung des Volumens auf die Balken, so dass wir uns anhand der Geschwindigkeit der Balkenbildung ein Bild von der aktuellen Marktliquidität machen können. In Zeiten hoher Marktaktivität werden entsprechend mehr Balken gebildet und umgekehrt, was die Einschätzung der Marktaktivität erleichtert. Darüber hinaus können wir die Intensität des Kampfes zwischen Käufern und Verkäufern visuell beurteilen, da das Volumen jedes Balkens einen konstanten Wert hat. So zeigen beispielsweise große gerichtete Balken an, dass es keinen Widerstand gegen eine solche Bewegung gibt und umgekehrt.
Wenn Sie die Volumenintervalle konfigurieren, vergessen Sie nicht, sie mit der Liquidität des Instruments in Beziehung zu setzen. Ein großes Volumen für aktiv gehandelte Instrumente kann höher sein als für nicht liquide Instrumente.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426336/original/QDa1I8UiGEKbgQoqoh5NB6tFYHSedABHgg.png?1725285223)
Delta
Ein Delta-Chart bedeutet, dass jeder Balken gebildet wird, wenn die Differenz zwischen dem Volumen der gehandelten Kauf- und Verkaufsangebote dem gewählten Wert entspricht.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426370/original/ZeqvGF_5H6up7794T9xSw9Lr2jqFs0x-hw.png?1725285234)
Range

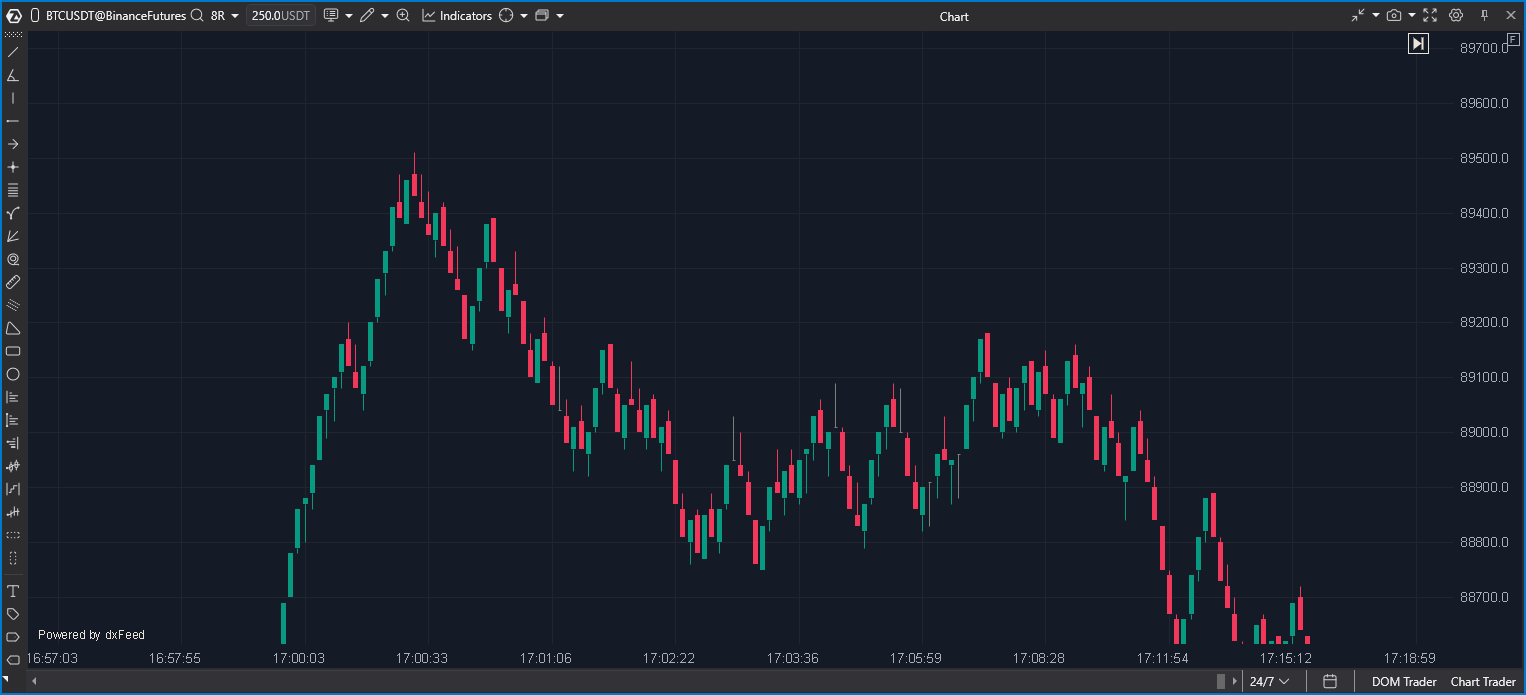

Ein klassisches Range-Chart, dessen Hauptaufgabe darin besteht, das so genannte Marktrauschen zu beseitigen, d.h. kleinere Kursschwankungen, die keinen Wert haben und die Analyse der Handelssituation nur erschweren. Um einen Range-Balken in diesem Chart zu bilden, muss der Kurs eine bestimmte Strecke zurücklegen, unabhängig davon, wie lange dies dauert.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426410/original/y_Fav_SzkYX9naptOTykHnjYspfkv55JSw.png?1725285246)
(RangeX) (RangeXV) (RangeUS) (RangeZ) - diese Rahmentypen stellen verschiedene Abwandlungen des klassischen Bereichsdiagramms dar, sind aber so konzipiert, dass sie dessen verschiedene Einschränkungen ausgleichen. Sie unterscheiden sich vom klassischen Bereichsdiagramm im Wesentlichen durch ihre Parameterkonfigurationen.
Es ist unsere Firmenpolitik, die Algorithmen, die hinter ihrer Konstruktion stehen, gemäß unserer Vereinbarung mit dem Autor nicht offen zu legen.
Nachdem Sie ihren Entstehungsprozess für eine kurze Zeit beobachtet haben, werden Sie leicht verstehen, worin sie sich von anderen unterscheiden und welche Vorteile sie bieten!
Diese Bereichsdiagramme werden auf Wunsch unserer Kunden der Öffentlichkeit zugänglich gemacht und könnten in Zukunft ausführlicher beschrieben werden.
Renko

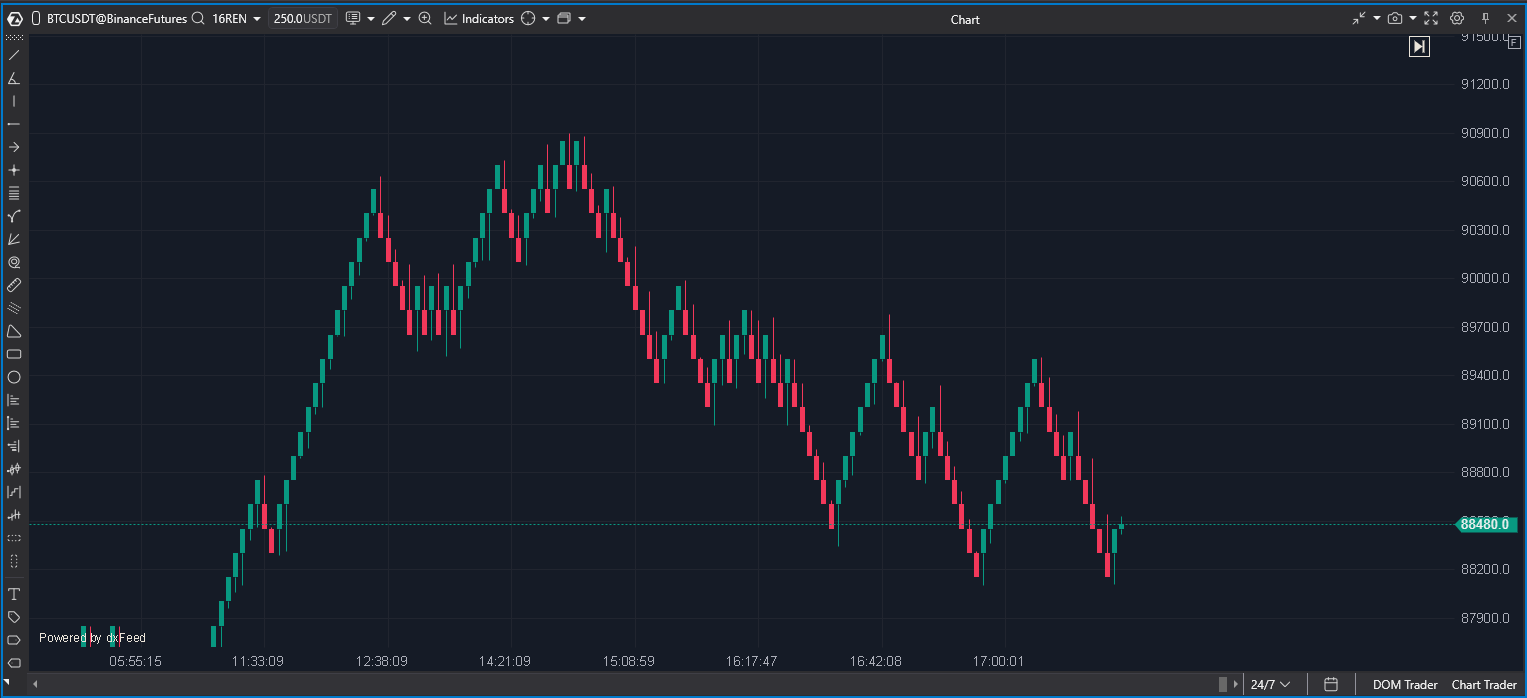

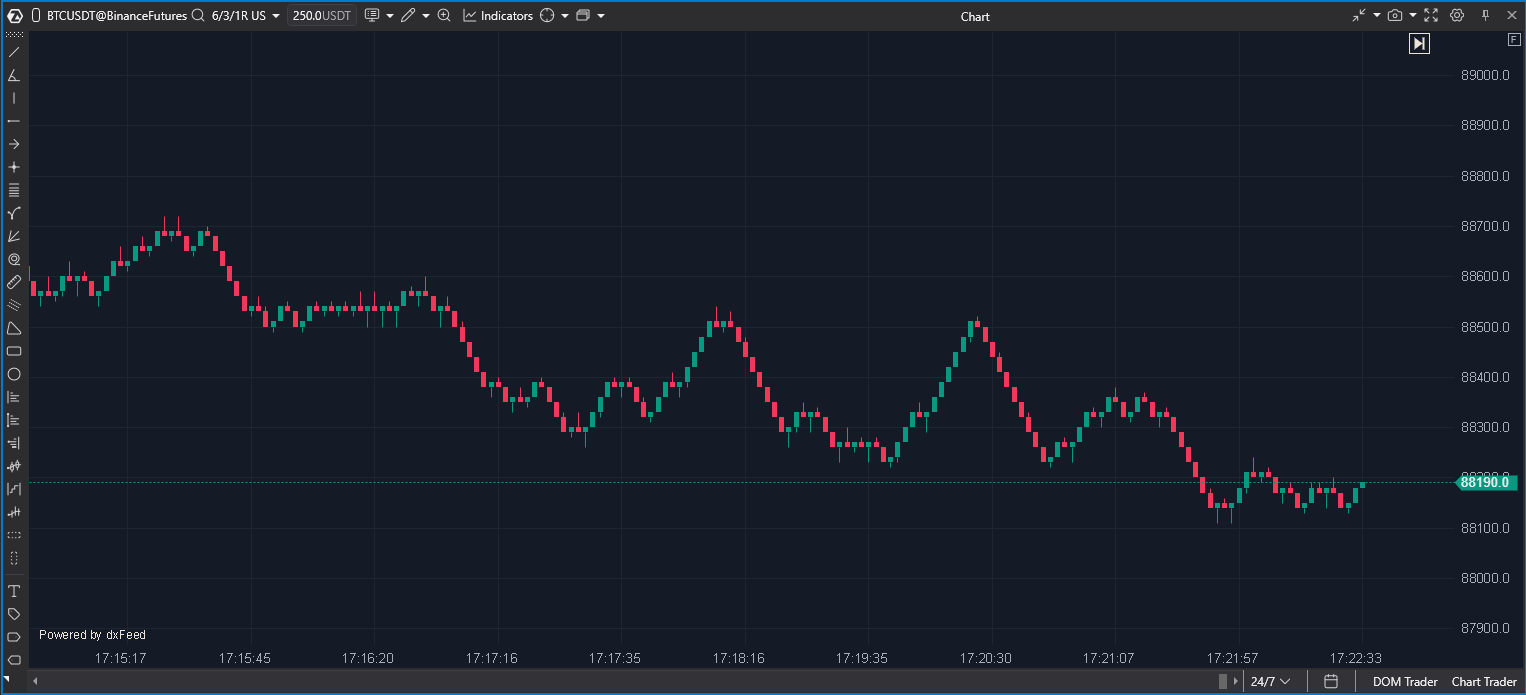

Renko-Charts stellen Kursbewegungen ausschließlich auf der Basis der Bewegung ohne Berücksichtigung von Zeitfaktoren dar.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426477/original/HNC86z7C4D9PHNhZCCdnnpcTFz6XEhvPVg.png?1725285292)
Umkehrung
Um diese Art von Balken zu bilden, muss der Kurs eine bestimmte Strecke zurücklegen und danach wieder auf den angegebenen Wert zurückkehren.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426554/original/L98LdYd2InBzVseCVbUStNGvqw6oT162JQ.png?1725285324)
Die Einstellungen haben 2 Optionen:
Probe - die minimale Balkengröße, nach der der Rollback gezählt werden kann (Beispiel 13)
Wert - der Wert des Rollbacks, nach dem der Balken fixiert wird und sich ein neuer Balken bildet (Beispiel 5)
Wenn wir den Wert 5 und die Probe 13 wählen, bedeutet dies, dass die Bildung aller Balken im Diagramm einen Rollback von 5 Ticks nach der Mindesthöhe von 13 erfordert.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72110644952/original/E2DHPnodFSraKXeyjnyS_uD9pQKdy9hp3g.png?1723556152)
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72110644953/original/ub5wbPPy5wYXyJZkuna_x5uwqqNKQ5xWuQ.png?1723556152)
Achten Sie in diesem Fall auf die Verteilung des Volumens im Balken, d. h. auf den Teil des Balkens, in dem sich das Volumenzentrum befindet (die Einheit mit dem maximalen Volumen), und vor allem auf die Reaktion auf dieses Volumen, d. h. ob es zu einem Anstieg des Volumens oder zu einem Abprallen davon kam. Hierfür sollte der Reverse Chart in Verbindung mit der Cluster-Darstellung des Charts verwendet werden.
Orderflow
Dies ist das grafische Äquivalent zum Spread-Tape. Dieser Parameter zeigt die Verteilung der Volumina in jedem Spread an. Diese Art der Darstellung des Bandes ist nützlich, weil sie es Ihnen ermöglicht, das Gleichgewicht zwischen Käufern und Verkäufern zu erkennen und zu sehen, wer die Initiative hat.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426650/original/xVZaqgrnwBPurJ1fTwgWyqmRGFnFPGMyEg.png?1725285366)
Zusätzlich kann in den Einstellungen dieses Chart-Typs ein Filter zur Anzeige von Clustern mit einem Volumen über dem voreingestellten Wert, der im Spread gehandelt wurde, konfiguriert werden. Wenn Sie z.B. den Wert 200 wählen, werden nur die Balken angezeigt, die ein Mindestvolumen von 200 Kontrakten haben.
Kumulative Trades
Dieser Parameter entspricht dem Tick-Cluster (d.h. einem Druckband), allerdings wird hier das Band in Form eines Charts dargestellt. Die Berechnung erfolgt ähnlich wie beim Smart Tape Modul, jedoch werden die Daten in Form von Clustern dargestellt. Ein solch innovativer Ansatz zur Abbildung des Transaktionsflusses erleichtert die Annahme aller eingehenden Informationen. Während man beim Tape in die Zahlen schauen muss, um die Auftragspreise zu ermitteln, sieht man alles in der Dynamik direkt auf dem Chart.
![](https://s3.amazonaws.com/cdn.freshdesk.com/data/helpdesk/attachments/production/72113426754/original/Rq6kUW309UMqC3cOpF28DM8-41wjT49EHw.png?1725285411)
Sie können auch nach Mindest- und Höchstvolumen filtern. Es werden nur Balken auf dem Chart erstellt, die in den von uns festgelegten Bereich der Handelsgröße in Kontrakten fallen. Auf diese Weise können Sie die Dynamik der Transaktionen von Händlern mit unterschiedlicher Kapitalisierung sehen.
In der ATAS-Plattform können Sie Zeiträume und Charttypen einstellen. Neben den hier verfügbaren Standardzeitintervallen können Sie auch andere Intervalltypen mit verschiedenen Einstellungen festlegen.
Um einen Zeitrahmen oder Charttyp auszuwählen, klicken Sie auf das Symbol im Chart-Panel in der oberen linken Ecke. Wählen Sie im Pop-up-Menü den gewünschten Zeitraum oder Chart-Typ.
Wenn Sie die Anzahl der Tage für das Laden oder das Enddatum einmalig ändern müssen, deaktivieren Sie die Option Automatisch und geben Sie die gewünschten Parameter an.
Um den Zeitraum oder die Art des Charts einzustellen, verwenden Sie Konfigurieren.
Sie können die Anzeige des Charts und seiner Typen im geöffneten Fenster konfigurieren.
Jede Art von Chartr kann mit Hilfe der Schaltflächen Nach oben und Nach unten (in den Abbildungen 1 und 2) nach oben oder unten verschoben und auch nach Ihren Wünschen angepasst werden.
Um z.B. 1M einzustellen, wählen Sie es in der linken Spalte aus und klicken Sie dann in der rechten Spalte auf die Schaltfläche gegenüber der gewünschten Periode, auf Bearbeiten (in der Abbildung 3) oder auf Hinzufügen (in der Abbildung 4).
In dem sich öffnenden Fenster können Sie die folgenden Einstellungen vornehmen.
Wählen Sie einen Wert aus der Dropdown-Liste in der Zeile Zeitrahmen oder Benutzerdefiniert, wenn Sie einen Wert eingeben möchten, der nicht in der Liste enthalten ist. Geben Sie dann den gewünschten Parameter in der Zeile unter dem benutzerdefinierten Zeitrahmen ein.
Beschriftung - der Name des Diagramms, das in der Tabelle angezeigt werden soll
Anzahl der standardmäßig geladenen Tage - die Anzahl der Tage, die geladen werden sollen
Um die Änderungen für alle Diagramme zu übernehmen und zu speichern, klicken Sie auf die Schaltfläche Übernehmen.
Arten von Charts
TABLE OF CONTENTS
Minuten
Der Balken wird entsprechend der gewählten Zeitspanne aufgebaut: 5 Minuten, 15 Minuten, 4 Stunden, usw.
Wenn zum Beispiel der Wert 3 gewählt wird, wird der neue Balken im Diagramm in 3-Minuten-Intervallen gebildet.
Sekunden
Es ist ähnlich wie der Minutenchart. Der Chart wird entsprechend dem ausgewählten Wert erstellt.
Wenn der Wert 45 gewählt wird, entspricht jeder Balken einer Periode von 45 Sekunden.
Tick
Ein Tick-Chart basiert auf einer bestimmten Anzahl von Ticks in einem Balken. Wenn der Wert 144 gewählt wird, wird nach jeweils 144 Abschlüssen ein Balken gebildet; diese Abschlüsse können sowohl kleine als auch große Aufträge umfassen. Jeder Handel wird nur einmal gezählt, unabhängig von seiner Größe.
Das Ergebnis ist ein Chart, in dem die Abschlüsse gleichmäßig auf die Balken verteilt sind. Diese Art von Diagramm ist besonders interessant, wenn es mit Volumenindikatoren kombiniert wird, um die Volumenstruktur zu bewerten, die Aktivitäten der Hauptakteure zu identifizieren und zu analysieren, wie der Preis auf diese Aktivitäten reagiert.
Volumen
Ein Volumenchart basiert ausschließlich auf der Anzahl der gehandelten Aktien oder Futures-Kontrakte. Wenn wir beispielsweise den Wert 500 wählen, bedeutet dies, dass jeder neue Balken gebildet wird, nachdem 500 Kontrakte gehandelt worden sind. Im Gegensatz zu Tick-Charts sehen wir hier ein Chart mit einer gleichmäßigen Verteilung des Volumens auf die Balken, so dass wir uns anhand der Geschwindigkeit der Balkenbildung ein Bild von der aktuellen Marktliquidität machen können. In Zeiten hoher Marktaktivität werden entsprechend mehr Balken gebildet und umgekehrt, was die Einschätzung der Marktaktivität erleichtert. Darüber hinaus können wir die Intensität des Kampfes zwischen Käufern und Verkäufern visuell beurteilen, da das Volumen jedes Balkens einen konstanten Wert hat. So zeigen beispielsweise große gerichtete Balken an, dass es keinen Widerstand gegen eine solche Bewegung gibt und umgekehrt.
Wenn Sie die Volumenintervalle konfigurieren, vergessen Sie nicht, sie mit der Liquidität des Instruments in Beziehung zu setzen. Ein großes Volumen für aktiv gehandelte Instrumente kann höher sein als für nicht liquide Instrumente.
Delta
Ein Delta-Chart bedeutet, dass jeder Balken gebildet wird, wenn die Differenz zwischen dem Volumen der gehandelten Kauf- und Verkaufsangebote dem gewählten Wert entspricht.
Range
Ein klassisches Range-Chart, dessen Hauptaufgabe darin besteht, das so genannte Marktrauschen zu beseitigen, d.h. kleinere Kursschwankungen, die keinen Wert haben und die Analyse der Handelssituation nur erschweren. Um einen Range-Balken in diesem Chart zu bilden, muss der Kurs eine bestimmte Strecke zurücklegen, unabhängig davon, wie lange dies dauert.
(RangeX) (RangeXV) (RangeUS) (RangeZ) - diese Rahmentypen stellen verschiedene Abwandlungen des klassischen Bereichsdiagramms dar, sind aber so konzipiert, dass sie dessen verschiedene Einschränkungen ausgleichen. Sie unterscheiden sich vom klassischen Bereichsdiagramm im Wesentlichen durch ihre Parameterkonfigurationen.
Es ist unsere Firmenpolitik, die Algorithmen, die hinter ihrer Konstruktion stehen, gemäß unserer Vereinbarung mit dem Autor nicht offen zu legen.
Nachdem Sie ihren Entstehungsprozess für eine kurze Zeit beobachtet haben, werden Sie leicht verstehen, worin sie sich von anderen unterscheiden und welche Vorteile sie bieten!
Diese Bereichsdiagramme werden auf Wunsch unserer Kunden der Öffentlichkeit zugänglich gemacht und könnten in Zukunft ausführlicher beschrieben werden.
Renko
Renko-Charts stellen Kursbewegungen ausschließlich auf der Basis der Bewegung ohne Berücksichtigung von Zeitfaktoren dar.
Umkehrung
Um diese Art von Balken zu bilden, muss der Kurs eine bestimmte Strecke zurücklegen und danach wieder auf den angegebenen Wert zurückkehren.
Die Einstellungen haben 2 Optionen:
Probe - die minimale Balkengröße, nach der der Rollback gezählt werden kann (Beispiel 13)
Wert - der Wert des Rollbacks, nach dem der Balken fixiert wird und sich ein neuer Balken bildet (Beispiel 5)
Wenn wir den Wert 5 und die Probe 13 wählen, bedeutet dies, dass die Bildung aller Balken im Diagramm einen Rollback von 5 Ticks nach der Mindesthöhe von 13 erfordert.
Achten Sie in diesem Fall auf die Verteilung des Volumens im Balken, d. h. auf den Teil des Balkens, in dem sich das Volumenzentrum befindet (die Einheit mit dem maximalen Volumen), und vor allem auf die Reaktion auf dieses Volumen, d. h. ob es zu einem Anstieg des Volumens oder zu einem Abprallen davon kam. Hierfür sollte der Reverse Chart in Verbindung mit der Cluster-Darstellung des Charts verwendet werden.
Orderflow
Dies ist das grafische Äquivalent zum Spread-Tape. Dieser Parameter zeigt die Verteilung der Volumina in jedem Spread an. Diese Art der Darstellung des Bandes ist nützlich, weil sie es Ihnen ermöglicht, das Gleichgewicht zwischen Käufern und Verkäufern zu erkennen und zu sehen, wer die Initiative hat.
Zusätzlich kann in den Einstellungen dieses Chart-Typs ein Filter zur Anzeige von Clustern mit einem Volumen über dem voreingestellten Wert, der im Spread gehandelt wurde, konfiguriert werden. Wenn Sie z.B. den Wert 200 wählen, werden nur die Balken angezeigt, die ein Mindestvolumen von 200 Kontrakten haben.
Kumulative Trades
Dieser Parameter entspricht dem Tick-Cluster (d.h. einem Druckband), allerdings wird hier das Band in Form eines Charts dargestellt. Die Berechnung erfolgt ähnlich wie beim Smart Tape Modul, jedoch werden die Daten in Form von Clustern dargestellt. Ein solch innovativer Ansatz zur Abbildung des Transaktionsflusses erleichtert die Annahme aller eingehenden Informationen. Während man beim Tape in die Zahlen schauen muss, um die Auftragspreise zu ermitteln, sieht man alles in der Dynamik direkt auf dem Chart.
Sie können auch nach Mindest- und Höchstvolumen filtern. Es werden nur Balken auf dem Chart erstellt, die in den von uns festgelegten Bereich der Handelsgröße in Kontrakten fallen. Auf diese Weise können Sie die Dynamik der Transaktionen von Händlern mit unterschiedlicher Kapitalisierung sehen.
