Периоды и типы графиков

В платформе ATAS можно менять периоды и типы графика. Помимо стандартных временных интервалов, которые тут присутствуют, вы можете задать и другие типы интервалов с различными настройками.

Для выбора таймфрейма или типа графика кликните по иконке на панели графика в левом верхнем углу, во всплывающем меню выберите нужный период или тип графика.

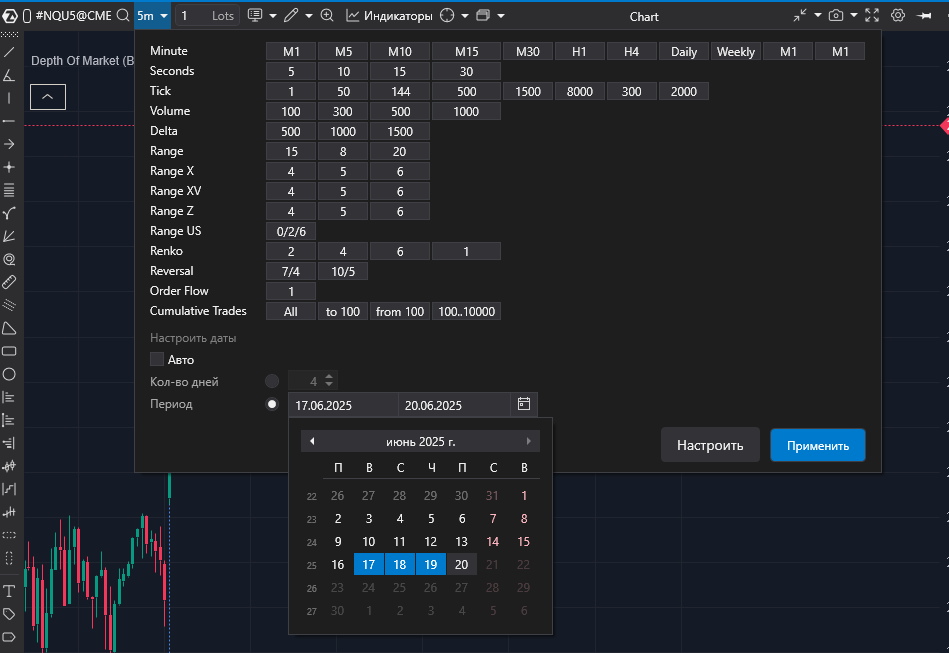

Eсли вам нужно единоразово поменять количество дней для загрузки или конечную дату, снимите галочку с Авто и укажите нужные параметры.

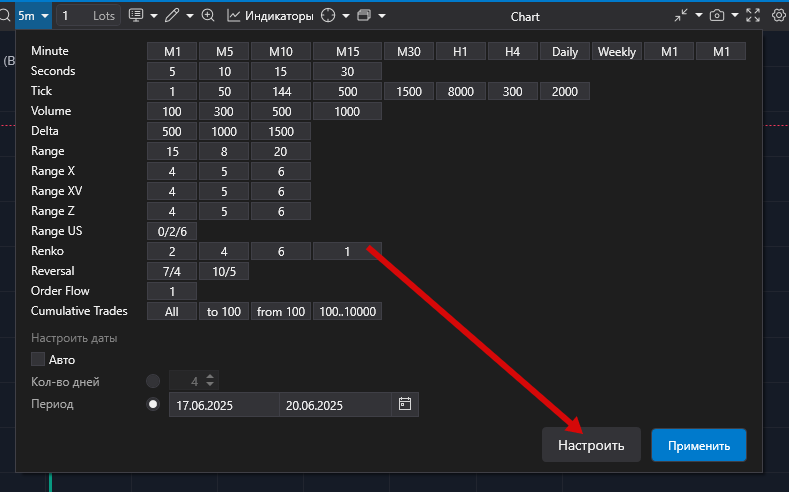

Для настройки периода или типа графика воспользуйтесь функцией "Настроить".

В открывшемся окне можно настроить отображение видов и типов графиков.

Каждый вид графика можно переместить выше или ниже с помощью кнопок Up/Вверх и Down/Вниз (на скриншоте выше цифра 1 и 2), а также настроить его по своим требованиям.

Например, для настройки минутного графика, выберите его из левого столбца, после нажмите кнопку напротив необходимого периода, в правом столбце, Edit/Редактировать (на скриншоте выше цифра 3) или, чтобы добавить новый Add/Добавить (на скриншоте выше цифра 4).

В появившимся окне можно внести следующие настройки.

В строке Timeframe/ТаймФрейм выберите значение из выпадающего списка или Custom/Вручную, если необходимо ввести значение, которого нет в списке. После чего введите нужный вам параметр в строке снизу Custom Timeframe/Пользовательский тайм фрейм.

Надпись - название таймфрейма.

Default loaded days count/Количество загружаемых дней - количество дней.

Для того чтобы внесенные изменения применились на всех чартах и сохранились, нажмите кнопку Apply/Применить

Типы таймфреймов/графиков

• Типы таймфреймов/графиков
  • Minute/Минутный
  • Seconds/Секундный
  • Tick/Тиковый
  • Volume/Объём
  • Delta/Дельта
  • Range/Ренж
  • (RangeX) (RangeXV) (RangeUS) (RangeZ)
  • Renko
  • Reversal
  • Order Flow
  • Cumulative Trades

Minute/Минутный

Бар строится соответственно выбранному временному периоду значения 5м, 15м, 4h и тд.

Для примера возьмем значение 3, новый бар на таком графике будет формироваться после каждых 3-х минут.

Seconds/Секундный

Аналогичен минутному. График будет выстраиваться соответственно выбранному значению.

Если, к примеру, поставим 45, каждый бар будет соответствовать периоду пройденному за 45 секунд.

Tick/Тиковый

Тиковый график основывается на определенном количестве тиков в баре. Т.е, если мы возьмем значение равное 144, один бар будет формироваться после каждых 144 сделок, эти сделки включают в себя как небольшие заказы, так и значительные ордера большого размера. Каждая сделка будет считаться только один раз, независимо от размера.

Таким образом, строится график с равномерным распределением сделок по барам. Особенно этот тип графика интересен в сочетании с объемными индикаторами для оценки структуры объема, определения активности крупных игроков и анализа реакции цены на эту активность.

Volume/Объём

Объёмный график основывается исключительно на количестве проторгованных акций или фьючерсных контрактов. Выберем для примера значение 500. Это будет означать, что каждый новый бар будет формироваться после проторговки в 500 контрактов. В отличие от тикового, тут мы получаем график с равномерным распределением объема по барам, таким образом мы можем получить представление о текущей ликвидности рынка исходя из скорости построения баров. Соответственно, в периоды высокой активности рынка будет прорисовываться больше баров и наоборот, что позволяет легко оценить активность рынка. Кроме того, поскольку объем в каждом баре постоянный, мы можем наглядно оценить интенсивность борьбы между покупателями и продавцами. Например, большие направленные бары говорят об отсутствии сопротивления такому движению и наоборот.

При настройке объёмных интервалов не забудьте их соотнести с ликвидностью инструмента, ведь для активно торгуемых инструментов значимый объем может быть большим чем у неликвидных инструментов.

Delta/Дельта

Смысл графика типа Дельта, заключается в том что каждый бар будет образовываться в случае, если разница между объемом, проторгованным по аск и бид, будет соответствовать выбранному значению.

Range/Ренж

Классический ренжевый график, основная задача которого - избавиться от так называемого рыночного шума, т.е. незначительных ценовых колебаний, которые не представляют никакой ценности и только усложняют анализ торговых ситуаций. Для формирования ренж-бара в таком графике, цена должна пройти заданное расстояние, независимо от того, сколько это займет времени.

(RangeX) (RangeXV) (RangeUS) (RangeZ)

Эти типы графиков являются различными модификациями классического ренж (range) графика и нацелены на устранение различных его недочетов. По сути от классического ренжевого графика они отличаются установкой параметров.

Политика компании такова,  что мы не можем раскрывать алгоритмы их построения по соглашению с автором.

При не длительном наблюдении за процессом их формирования для вас не составит труда разобраться в чем их отличие и в чем преимущество. Данные ренж графики оставлены в публичном доступе по желанию наших клиентов и возможно в будущем появится более детальная информация по их использованию.

RangeUS – специальный график, который фильтрует рыночный шум, а построение свечей осуществляется на основании пройденной ценой дистанции. Такой график не зависит ни от времени, ни от объема.

Пример графика RangeUS на фьючерсе CL:

Принцип построения свечей RangeUS:

График RangeUS состоит из двух типов свечей:

1. Трендовых
2. Реверсивных

1. Open Offset – сдвиг от начала сессии, от которого стартует отрисовка первой свечи. Использование этого параметра влияет на весь график в целом, так как смещает жесткие границы.
2. Tick Trend – это дистанция, при достижении которой трендовая свеча будет сформирована и закрыта. Дистанция отсчитывается либо вверх, либо вниз.
3. Tick Reversal – это дистанция, при достижении которой будет сформирована и закрыта реверсивная свеча. Обязательным условием для закрытия является движение цены в обратном (противоположном) направлении по отношению к предыдущей свече.

На рисунке ниже (рис.1) представлен пример построения RangeUS с параметрами: Tick Trend – 10 и Tick Reversal – 5, для фьючерса 6E.

Рис. 1:

Между метками 1 и 2 на рисунке расположилась трендовая свеча размером 10 пунктов цены. В точке 1 произошло открытие, в точке 2 – закрытие. Короткие свечи с тенями – это Tick Reversal, т.е. реверсивные (разворотные) свечи.

На графиках RangeUS (так же, как на классических японских свечных графиках) у свечей могут быть тени, но они всегда направлены против самой свечи. Иными словами, тень на нисходящей красной свече возможна только сверху, на восходящей зеленой – снизу, и никак иначе. Это правило актуально только для сформировавшихся свечей. Если закрытие еще не произошло, то тени могут быть в любом направлении.

Рис. 2:

На рисунке выше (рис.2) между метками 1 и 2 находится реверсивная свеча, размер которой 5 тиков. В точке 2 произошло открытие, в точке 1 – закрытие, но цена двигалась до точки 3, что повлияло на формирование длинной тени.

Реверсивная свеча сформировалась как восходящая. Это означает, что цена прошла 5 тиков в противоположном направлении от закрытия предыдущей трендовой свечи. Несмотря на то, что рассматриваемая в этом примере свеча имеет длинную тень снизу, цена не преодолела рубеж в 10 тиков и вернулась выше. По такому принципу формируются реверсивные свечи.

Рис. 3:

Если трендовая свеча уже сформирована, а цена продолжает движение на 10 тиков в том же направлении, тогда формируется следующая трендовая свеча (как на рисунке выше (рис.3)).

При определенных настройках, которые индивидуальны для разных инструментов, график RangeUS скроет ненужный рыночный шум и покажет важные уровни поддержки и сопротивления.

Renko

Это способ изображения цен, который учитывает «чистое движение» без фактора времени.

Reversal

Для формирования данного типа бара цена должна пройти определенное расстояние, после чего должен состояться откат цены на заданное значение.

В настройках есть 2 опции:

Мин. высота бара/Probe — минимальный размер бара, после которого может отсчитываться откат (в примере 13).

Значение/Value — размер отката, после которого бар зафиксируется и начнет формироваться новый (в примере 5).

Если мы поставим значение равное 5, а мин. высоту 13 это будет означать что для формирования такого бара, откат должен составить 5 пунктов, а минимальная высота должна быть равной 13.

При таком построении обратите внимание на распределение объема в баре, в какой части бара сосредоточен объемный узел (блок с максимальным объемом) и самое важное, какая реакция была на этот объем: форсаж на объеме или отскок от него. Для этого reversal график удобно использовать в сочетании с кластерным отображением графика.

Order Flow

Это аналог спредовой ленты в графическом виде. Он показывает распределение объемов в каждом конкретном спреде. Такой способ отображения ленты полезен тем, что более наглядно показывает баланс между покупателями и продавцами и на какой стороне находится инициатива.

Также, в настройках данного типа графика можно задавать фильтр, для отображения кластеров с проторгованным в спреде объемом, выше заданного. К примеру, взяв значение 200 перед нами будут прорисовываться только те бары, в которых минимум прошел объём в 200 контрактов.

Cumulative Trades

По сути это то же самое что и Тик кластер – т.е лента принтов, но лента представленная в виде графика. Расчеты производятся аналогично модулю Smart Tape, но данные представлены в виде кластеров. Такой инновационный подход в отображении потока сделок позволяет с легкостью воспринимать всю поступающую информацию. Если в ленте для определения цен ордеров нужно было всматриваться в цифры, то здесь все видно в динамике прямо на графике.

Кроме того, также есть фильтрация по мин. и макс. объёму. Бары будут строиться на графике только если они попадут в заданный нами диапазон размера сделки в контрактах. Таким образом можно видеть динамику сделок трейдеров с разной капитализацией.
