Окно графика

Окно графика является основным рабочим пространством для просмотра рыночных данных, анализа движения цены, работы с индикаторами и объектами рисования, а также для размещения и управления ордерами с графика, когда торговля включена.

Используйте Окно графика, когда хотите проанализировать инструмент, изменить тип графика или таймфрейм, применить шаблоны, добавить индикаторы, провести уровни, открыть связанные модули, сделать снимки экрана или включить торговые инструменты, такие как Chart Trader и DOM Trader.

Открытие графика

Чтобы открыть график:

1. Откройте главное окно ATAS.
2. Нажмите Chart.
3. Выберите инструмент в Instruments Manager.
4. Дважды щёлкните по инструменту или подтвердите выбор.

Для выбранного инструмента откроется новое Окно графика. Затем вы можете изменить инструмент, таймфрейм, тип графика, индикаторы и визуальные настройки без открытия нового рабочего пространства.

Структура Окна графика

Окно графика содержит несколько основных областей:

• Верхняя панель инструментов — содержит элементы управления инструментом, таймфреймом, типом графика, рисованием, индикаторами, шаблонами, снимком экрана, полноэкранным режимом и настройками.
• Область графика — отображает свечи, бары, кластеры, линейный график или другой выбранный режим графика.
• Шкала цены — показывает ценовые уровни и может использоваться для масштабирования и быстрых действий рисования.
• Шкала времени — показывает время или последовательность баров и помогает навигации по истории графика.
• Панель рисования — обеспечивает быстрый доступ к инструментам рисования, когда она включена.
• Панель Chart Trader — появляется, когда Chart Trader включён.

Группировка инструмента и окон

Селектор инструмента показывает текущий инструмент графика. Используйте его, когда хотите изменить инструмент в том же Окне графика, сохранив настройки графика, индикаторы, объекты рисования и шаблоны.

Если Окну графика назначена группа окон, изменение инструмента может также обновить другие окна в той же группе. Это полезно, когда несколько модулей должны следовать за одним и тем же символом.

Таймфрейм и период графика

Селектор таймфрейма управляет периодом или типом графика, используемым для построения баров. В зависимости от выбранного рынка и данных вы можете использовать временные периоды и другие типы графиков, такие как tick, volume, range, delta или другие доступные периоды графиков ATAS.

Вы также можете использовать избранные таймфреймы для быстрого переключения.

Режим отображения графика

Режим отображения графика управляет тем, как рисуются данные графика.

Доступные режимы отображения могут включать:

• Бары
• Свечи
• Прозрачные свечи
• Линейный график
• Кластеры
• Горный график
• Скрытый

Используйте режимы отображения для переключения между классическим ценовым видом, footprint- или cluster-анализом, линейным анализом или упрощённым скрытым режимом цены.

Селектор объёма для торговли

Селектор объёма позволяет выбрать объём ордера, используемый торговыми действиями из Окна графика и Chart Trader.

Обычно вы можете:

• выбрать предустановленный объём;
• ввести пользовательское значение вручную;
• переключать объём с помощью горячих клавиш, если горячие клавиши объёма настроены.

Выбранный объём используется для торговых действий на графике и торговых кнопок. Всегда проверяйте его перед размещением ордера.

Режимы мыши и перекрестия

Меню мыши и перекрестия управляет поведением курсора на графике.

Доступные режимы могут включать:

• Pointer — обычный курсор графика.
• Crosshair — показывает вертикальные и горизонтальные линии перекрестия.
• Global Crosshair — синхронизирует поведение перекрестия между поддерживаемыми связанными окнами.
• Sync Crosshair — синхронизирует положение перекрестия со связанными инструментами графика.

То же меню может также включать поведение колеса мыши, например масштабирование, прокрутку или масштабирование по обеим осям.

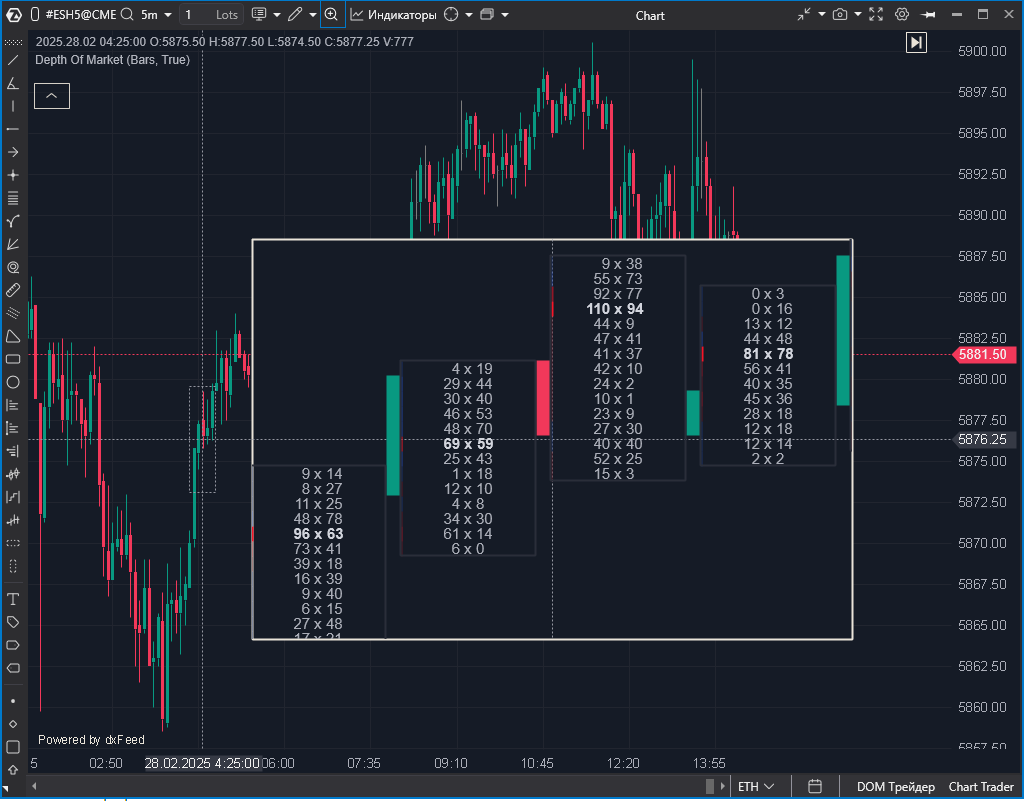

Режим лупы

Режим лупы позволяет увеличить выбранную часть графика. Это особенно полезно при работе с кластерами или footprint-данными внутри свечей.

Вы можете включить его на панели инструментов или с помощью назначенной горячей клавиши, если она настроена в параметрах горячих клавиш.

Объекты рисования

Меню инструментов рисования позволяет добавлять на график разметку и объекты анализа.

Доступные инструменты могут включать:

• линию тренда, угол, вертикальную линию, горизонтальную линию и горизонтальный луч;
• кисть, перекрёстную линию, ценовой канал, треугольник, прямоугольник и эллипс;
• market profile, fixed market profile, anchored market profile, VWAP, Dynamic POC и CVD correlation;
• инструменты Fibonacci, линейку и инструменты измерения;
• маркеры графика, текст, метки и ценовые метки;
• инструменты рисования для длинной позиции и короткой позиции;
• инструменты Elliott Wave.

Меню инструментов рисования также предоставляет такие действия, как список объектов, режим непрерывного рисования, видимость панели рисования, блокировка объектов, скрытие объектов, копирование, вставка, отмена и удаление выбранных или всех объектов рисования.

Индикаторы

Кнопка Indicators открывает окно управления индикаторами для текущего графика. Используйте его для добавления, удаления, настройки или изменения порядка индикаторов.

Индикаторы, добавленные на график, сохраняются вместе с шаблонами графика или настройками рабочего пространства, в зависимости от того, как вы сохраняете конфигурацию.

Шаблоны и снимки

Меню Templates предоставляет быстрый доступ к шаблонам графика и снимкам.

Используйте шаблоны, когда хотите повторно использовать настройку графика, включая тип графика, визуальные настройки, индикаторы и другие сохранённые параметры конфигурации. Используйте снимки, когда хотите быстро применить сохранённое визуальное состояние или состояние графика.

Меню может показывать избранные шаблоны и избранные снимки. Откройте Settings внутри меню Templates, чтобы управлять ими.

Масштаб

Меню Scale открывает настройки масштаба графика. Используйте его, чтобы изменить поведение шкалы цены и вертикального отображения графика.

Настройки масштаба полезны, когда график слишком сжат, слишком растянут или когда требуется больший контроль над поведением ценовой оси.

Перейти к дате

Команда Go to Date позволяет перейти к определённой дате или времени в истории графика.

Используйте её, когда нужно просмотреть прошлую торговую сессию, проанализировать историческое событие или вернуться к известной точке на графике.

Связанные окна

Меню Linked Windows позволяет работать с другими модулями, подключёнными к тому же инструменту или контексту графика.

В зависимости от вашей конфигурации вы можете открыть связанные модули, такие как Smart Tape или Bid/Ask Tape, и выбрать режим связанных окон.

Связанные окна могут работать двумя основными способами:

• Real-Time Mode — связанные окна следуют за текущим инструментом и данными в реальном времени.
• Historical Mode — связанные окна могут использоваться для просмотра исторических данных из выбранного диапазона графика.

Alerts

Меню Alerts предоставляет доступ к управлению оповещениями для текущего графика.

Используйте его для создания, редактирования, включения, отключения или удаления оповещений графика. В зависимости от выбранного типа оповещения, оповещения могут уведомлять вас, когда цена, индикаторы или другие отслеживаемые значения достигают заданных условий.

Торговля

Меню Trading содержит элементы управления торговлей с графика и доступ к настройкам, связанным с торговлей.

В зависимости от текущего подключения и конфигурации платформы вы можете:

• включить или отключить Chart Trader;
• настроить Trading Settings;
• управлять торговыми элементами управления, доступными на графике.

Настройки

Меню Settings открывает окно конфигурации графика.

Здесь вы можете настроить внешний вид графика, торговое поведение, масштабирование, визуальные элементы, сессии, индикаторы, цвета, шаблоны и другие параметры, относящиеся к графику.

Полный экран

Кнопка Full Screen разворачивает текущий график, занимая максимально доступную область рабочего пространства.

Используйте этот режим, когда вам нужно больше места для анализа графика или при работе с несколькими индикаторами и объектами рисования.

Краткое описание

Панель инструментов графика обеспечивает быстрый доступ к наиболее часто используемым функциям графика. С одной панели инструментов вы можете:

• переключать типы графиков и таймфреймы;
• изменять навигацию по графику и масштабирование;
• управлять индикаторами, шаблонами и снимками;
• добавлять объекты рисования;
• настраивать оповещения и торговлю;
• открывать настройки графика;
• перемещаться по историческим данным;
• работать со связанными окнами;
• переключать график в полноэкранный режим.

Доступные кнопки могут различаться в зависимости от версии платформы, конфигурации рабочего пространства и включённых модулей.
