Périodes et types de graphiques

Modifié le  Jeu, 19 Juin à 5:09 H

Sur la plateforme ATAS, vous pouvez ajuster les périodes et les types de graphiques. En plus des intervalles de temps standard disponibles ici, vous pouvez également spécifier d'autres types d'intervalles avec diverses configurations.


Pour sélectionner une période ou un type de graphique : Cliquez sur l'icône en haut à gauche du panneau du graphique. Dans le menu contextuel, choisissez la période ou le type de graphique souhaité.

Capture d'écran du menu du graphique

Si vous devez changer une seule fois le nombre de jours à charger ou la date de fin, décochez Auto et spécifiez les paramètres souhaités.

Capture d'écran de décocher auto

Pour définir la période ou le type de graphique, utilisez Configurer.

Capture d'écran du menu de configuration

Vous pouvez configurer l'affichage du graphique et de ses types dans la fenêtre ouverte.

Capture d'écran de la configuration du graphique

Chaque type de graphique peut être placé au-dessus ou en dessous en utilisant les boutons Haut et Bas et également personnalisé selon les besoins.

Par exemple, pour définir 1M, sélectionnez-le dans la colonne de gauche, puis cliquez sur Modifier ou Ajouter en face de la période souhaitée dans la colonne de droite.

Vous pouvez effectuer les réglages suivants dans la fenêtre ouverte :

  • Période - sélectionnez une valeur dans la liste déroulante ou choisissez Personnalisé pour entrer une valeur unique dans le champ Période personnalisée.
  • Label - le nom du graphique qui sera affiché dans le tableau.
  • Nombre de jours par défaut chargés - le nombre de jours qui seront chargés.

Pour appliquer les modifications à tous les graphiques et les enregistrer, appuyez sur le bouton Appliquer.

Capture d'écran du bouton Appliquer

Types de périodes/graphique

Minute

La barre est construite selon la période de temps sélectionnée : 5 minutes, 15 minutes, 4 heures, etc. Par exemple, si la valeur 3 est sélectionnée, la nouvelle barre sur le graphique sera formée par intervalles de 3 minutes.

Secondes

C'est similaire au graphique en minutes. Si la valeur 45 est sélectionnée, chaque barre correspondra à une période de 45 secondes.

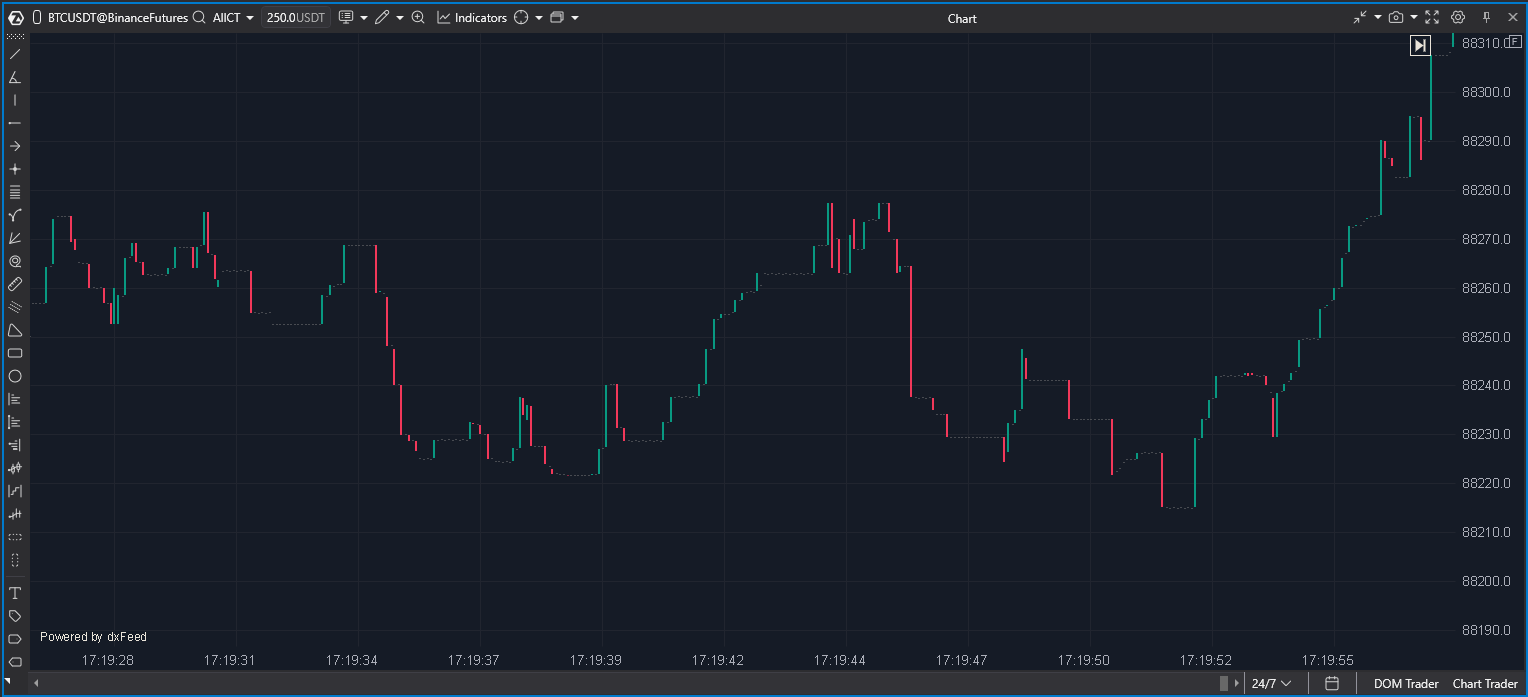

Tick

Un graphique en tick est basé sur un certain nombre de ticks dans une barre. Si la valeur 144 est sélectionnée, une barre sera formée après chaque 144 transactions.

Cela donne un graphique où les transactions sont réparties uniformément sur les barres. Ce type de graphique est particulièrement utile avec les indicateurs de volume pour évaluer la structure du volume, détecter l'activité des grands acteurs et analyser les réactions des prix.

Volume

Un graphique en volume est basé uniquement sur le nombre d'actions ou de contrats à terme échangés. Par exemple, si nous sélectionnons la valeur 500, cela signifie que chaque nouvelle barre sera formée après 500 contrats échangés. Contrairement aux graphiques en ticks, ici nous voyons un graphique avec une distribution uniforme du volume par barres, ce qui nous permet d'obtenir une idée de la liquidité du marché actuelle en fonction de la vitesse de construction des barres. Plus de barres seront formées pendant les périodes d'activité élevée du marché et vice versa, ce qui rend l'évaluation de l'activité du marché facile. De plus, nous pouvons évaluer visuellement l'intensité de la lutte entre acheteurs et vendeurs, car le volume de chaque barre a une valeur constante. Par exemple, de grandes barres orientées indiquent l'absence de résistance à un tel mouvement, et vice versa.

Lors de la configuration des intervalles de volume, n'oubliez pas de les relier à la liquidité de l'instrument. Un grand volume pour des instruments activement échangés peut être plus élevé que pour des instruments non liquides.

Delta


Un graphique de type delta signifie que chaque barre est formée lorsque la différence entre le volume des offres et des demandes correspond à la valeur sélectionnée.



Range

Graphique de plage classique qui filtre les bruits du marché. Une nouvelle barre se forme dès que le prix parcourt la plage donnée, quel que soit le temps.

(RangeX) (RangeXV) (RangeUS) (RangeZ) - ces types de plages représentent différentes modifications du graphique classique, mais elles sont conçues pour résoudre ses diverses limitations. Essentiellement, elles diffèrent du graphique classique dans leurs configurations de paramètres.

Il est de notre politique de ne pas divulguer les algorithmes derrière leur construction conformément à notre accord avec l'auteur.

Après avoir observé leur processus de formation pendant un court moment, vous comprendrez facilement leur distinction par rapport aux autres et leurs avantages !

Ces graphiques de plage sont laissés dans le domaine public à la demande de nos clients et peuvent être décrits plus en détail à l'avenir.

RangeUS est un graphique spécial qui filtre le bruit du marché, et les bougies sont construites en fonction de la distance parcourue. Ce type de graphique n'est pas dépendant du temps ou du volume.

Voici un exemple de graphique RangeUS pour les contrats à terme CL :

Principe de construction des bougies RangeUS :


Le graphique RangeUS se compose de deux types de bougies :


  1. bougies de tendance
  2. Bougies de renversement

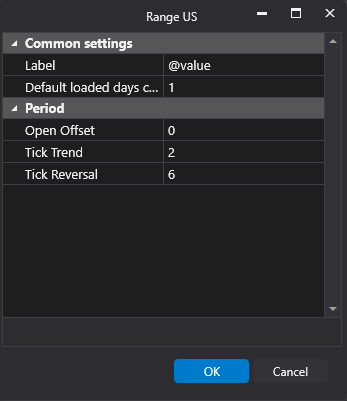

Trois paramètres sont utilisés pour leur construction :

  1. Open Offset - un décalage par rapport au début de la session, à partir duquel le dessin du premier chandelier commence. L'utilisation de ce paramètre affecte le graphique dans son ensemble, puisqu'il déplace des limites rigides.
  2. Tick Trend - c'est la distance à laquelle une bougie de tendance sera formée et fermée. La distance est comptée vers le haut ou vers le bas.
  3. Tick Reversal - est la distance à laquelle la bougie de renversement sera formée et fermée. Une condition obligatoire pour la fermeture est que le prix doit se déplacer dans la direction opposée à celle de la bougie précédente.


La figure ci-dessous (Fig.1) montre un exemple de construction de RangeUS avec les paramètres suivants : Tick Trend - 10 et Tick Reversal - 5, pour les futures 6E.

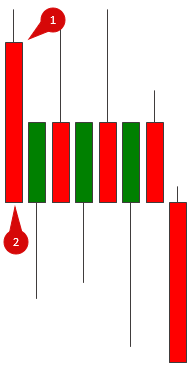

Fig.1:

Une bougie de tendance mesurant 10 points de prix est située entre les marqueurs 1 et 2 de la figure. Au point 1, une ouverture s'est produite, au point 2 - une fermeture. Les bougies courtes avec des ombres sont des Tick Reversal, c'est-à-dire des bougies de renversement.


Sur les graphiques de RangeUS (ainsi que sur les graphiques de chandeliers japonais classiques), les bougies peuvent avoir des ombres, mais elles sont toujours dirigées contre la bougie elle-même. En d'autres termes, l'ombre sur une bougie rouge descendante ne peut se trouver qu'en haut, tandis que sur une bougie verte ascendante, elle ne peut se trouver qu'en bas, et non l'inverse. Cette règle ne s'applique qu'aux bougies formées. Si la clôture n'a pas encore eu lieu, les ombres peuvent se trouver dans n'importe quelle direction.

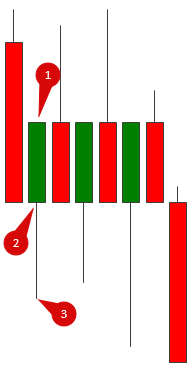

Fig 2:

Dans la figure ci-dessus (Fig. 2), il y a une bougie de renversement entre les marqueurs 1 et 2, avec une taille de 5 ticks. L'ouverture a eu lieu au point 2, et la clôture au point 1, mais le prix s'est déplacé jusqu'au point 3, ce qui a entraîné la formation d'une ombre longue.


Une bougie de renversement s'est formée comme une bougie montante. Cela signifie que le prix a passé 5 ticks dans la direction opposée à la clôture de la bougie de tendance précédente. Bien que la bougie de cet exemple ait une longue ombre en bas, le cours n'a pas dépassé la barre des 10 ticks et est reparti à la hausse. Les bougies de renversement sont formées selon ce principe.

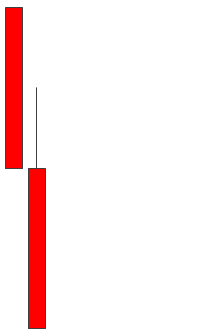

Fig.3:

Si une bougie de tendance a déjà été formée et que le prix continue à se déplacer pendant 10 ticks dans la même direction, la bougie de tendance suivante est formée (comme dans la figure ci-dessus (Fig.3)).


Avec certains paramètres propres aux différents instruments, le graphique RangeUS masque les bruits inutiles du marché et montre les niveaux de support et de résistance importants.

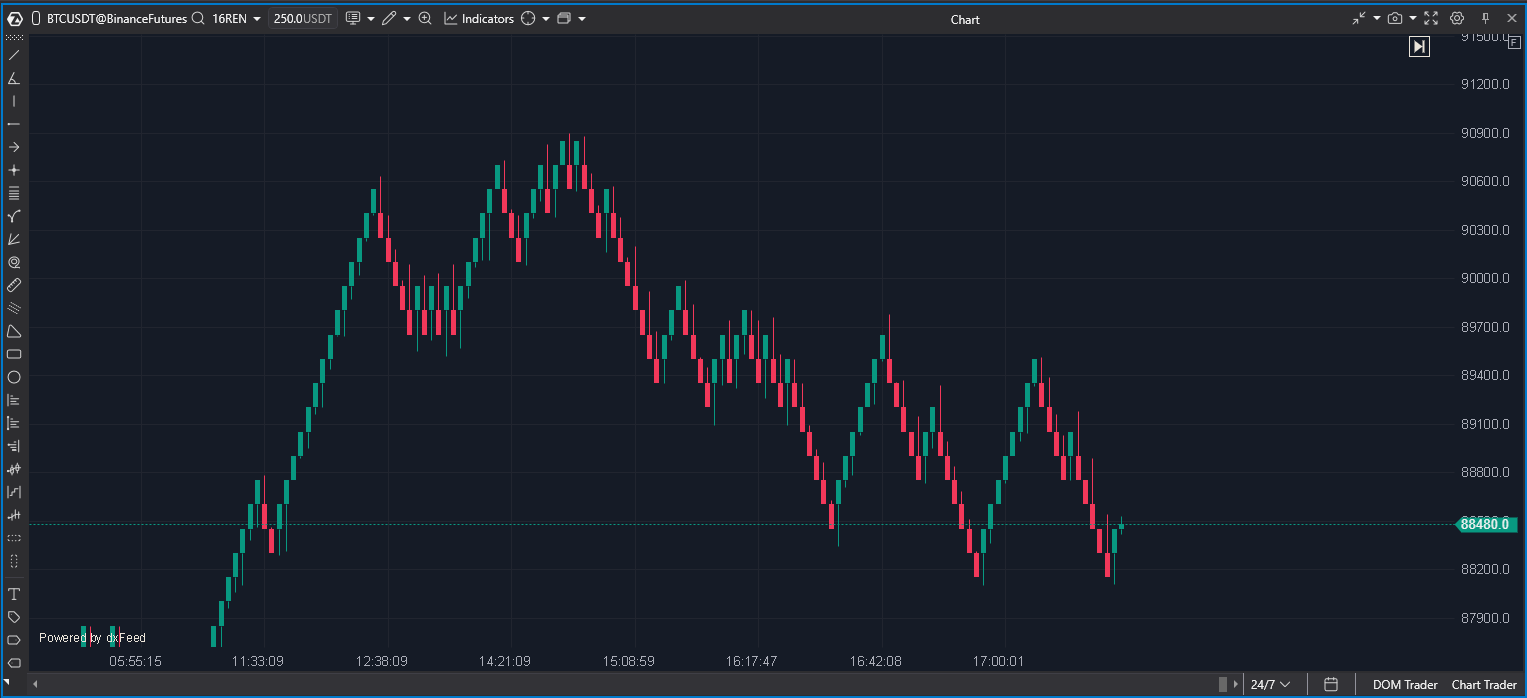

Renko

Qu'est-ce qu'un graphique Renko ?


Les graphiques Renko sont un type de graphique basé sur le mouvement des prix plutôt que sur le temps. Chaque brique (ou bougie) n'est formée que lorsque le prix se déplace d'une distance donnée (la taille de la brique). Si le cours évolue dans la direction opposée, une nouvelle brique n'est pas formée tant que le cours ne s'est pas déplacé de la taille de la brique dans la nouvelle direction. Les graphiques Renko sont donc utiles pour filtrer le « bruit » et mettre en évidence les tendances.



En quoi les graphiques Renko dans ATAS sont-ils différents des autres plateformes ?


Dans la plupart des plateformes, les graphiques Renko sont affichés sans mèches. Cela signifie que les bougies apparaissent comme de simples rectangles et qu'il n'est pas possible de voir quels niveaux de prix spécifiques ont été touchés lors de la formation de la brique. Cependant, dans ATAS, les graphiques Renko sont construits en tenant compte du volume, et c'est là la principale différence.



Pourquoi les bougies Renko dans ATAS ont-elles des mèches ?


Approche basée sur le volume : ATAS est une plateforme qui met l'accent sur l'analyse des volumes. Les volumes indiquent combien de transactions ont eu lieu à un niveau de prix spécifique. Pour afficher cette information, ATAS ajoute des mèches aux bougies Renko. Ces mèches montrent tous les niveaux de prix où des transactions ont été enregistrées pendant la formation de la brique.


Transparence et détails : Dans les graphiques Renko classiques, les mèches sont cachées, ce qui peut masquer des informations importantes sur l'évolution du prix à l'intérieur de la brique. Dans ATAS, les mèches sont ajoutées pour fournir une image complète : quels niveaux de prix étaient actifs, où les volumes étaient concentrés, et comment le prix s'est déplacé à l'intérieur de la brique.



Des principes classiques avec des améliorations : ATAS conserve les principes classiques de construction des graphiques Renko (formation de briques lorsqu'un niveau de prix spécifié est atteint) mais ajoute des détails en affichant les mèches. Cela rend les graphiques plus informatifs, en particulier pour les traders qui utilisent l'analyse des volumes.


Pourquoi les autres plateformes n'affichent-elles pas les mèches ?


Sur les autres plateformes, les graphiques Renko sont souvent construits sans tenir compte des volumes, et leur objectif principal est de montrer uniquement la direction du mouvement des prix. Par conséquent, les mèches ne sont pas affichées pour que le graphique reste « propre » et simple. Cependant, cela peut masquer des détails importants, tels que les niveaux où les transactions ont eu lieu.



Résumé :


Dans ATAS, les graphiques Renko sont construits en tenant compte des volumes, de sorte que les mèches des bougies sont affichées pour montrer tous les niveaux de prix où des transactions ont été enregistrées. Cela rend les graphiques plus détaillés et plus utiles pour l'analyse, en particulier pour ceux qui utilisent le volume dans leur trading. Sur d'autres plateformes, les mèches sont souvent cachées pour simplifier la visualisation, mais cela peut masquer des informations importantes. Chez ATAS, nous nous efforçons d'obtenir un maximum de transparence et de détails.

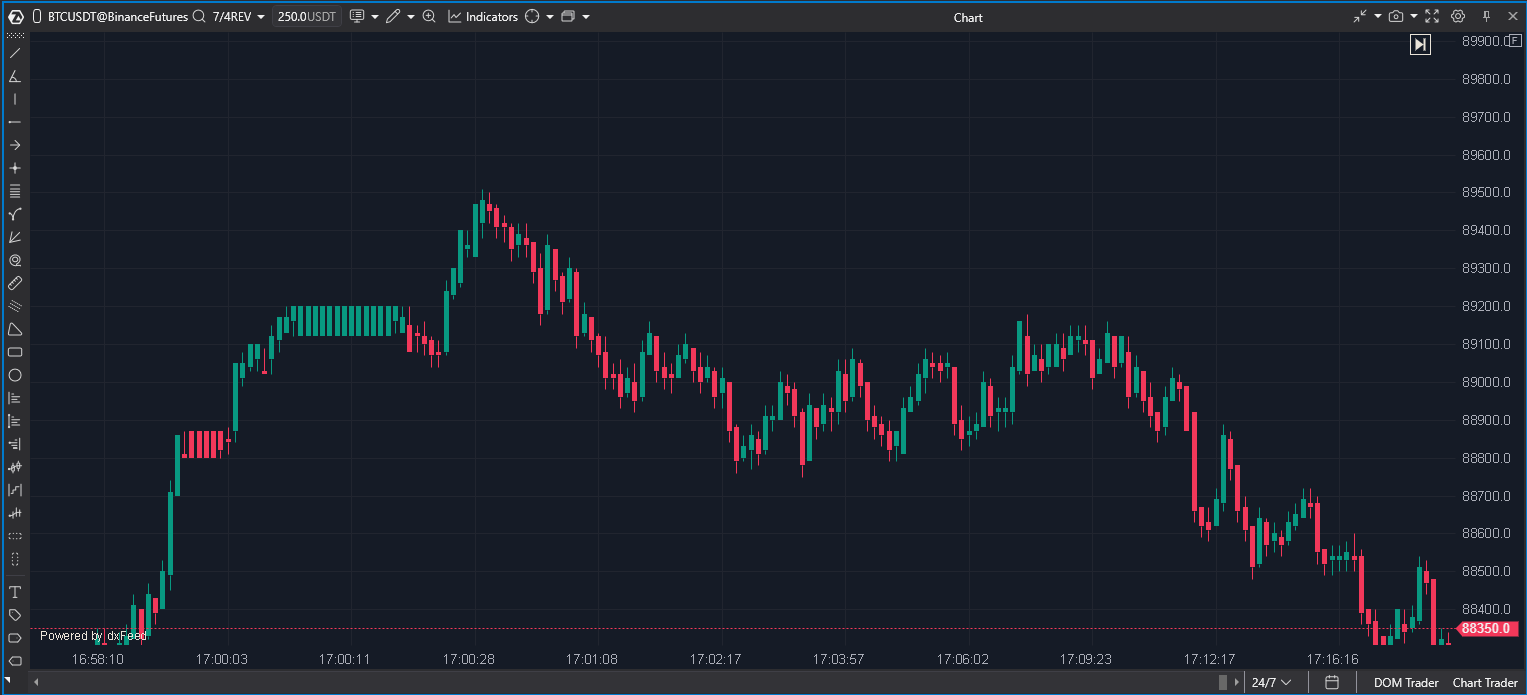

Reversal




Pour former ce type de barre, le cours doit parcourir une certaine distance, après quoi il doit revenir à la valeur spécifiée.

Les paramètres ont 2 options :


Sonde - la taille minimale de la barre, après laquelle le recul peut être compté (exemple 13)


Valeur - la valeur du recul, après laquelle la barre est fixée et une nouvelle barre commence à se former (exemple 5).


Si nous sélectionnons la valeur 5 et la sonde 13, cela signifie que la formation de toutes les barres du graphique nécessite un recul de 5 ticks après la hauteur minimale de 13.

Dans ce cas, il convient de prêter attention à la répartition du volume dans la barre, c'est-à-dire à la partie de la barre qui contient le centre du volume (l'unité avec le volume maximum) et, surtout, à la réaction à ce volume : forcer sur le volume ou rebondir sur celui-ci. Pour ce faire, le graphique inversé doit être utilisé conjointement avec l'affichage en grappes du graphique.

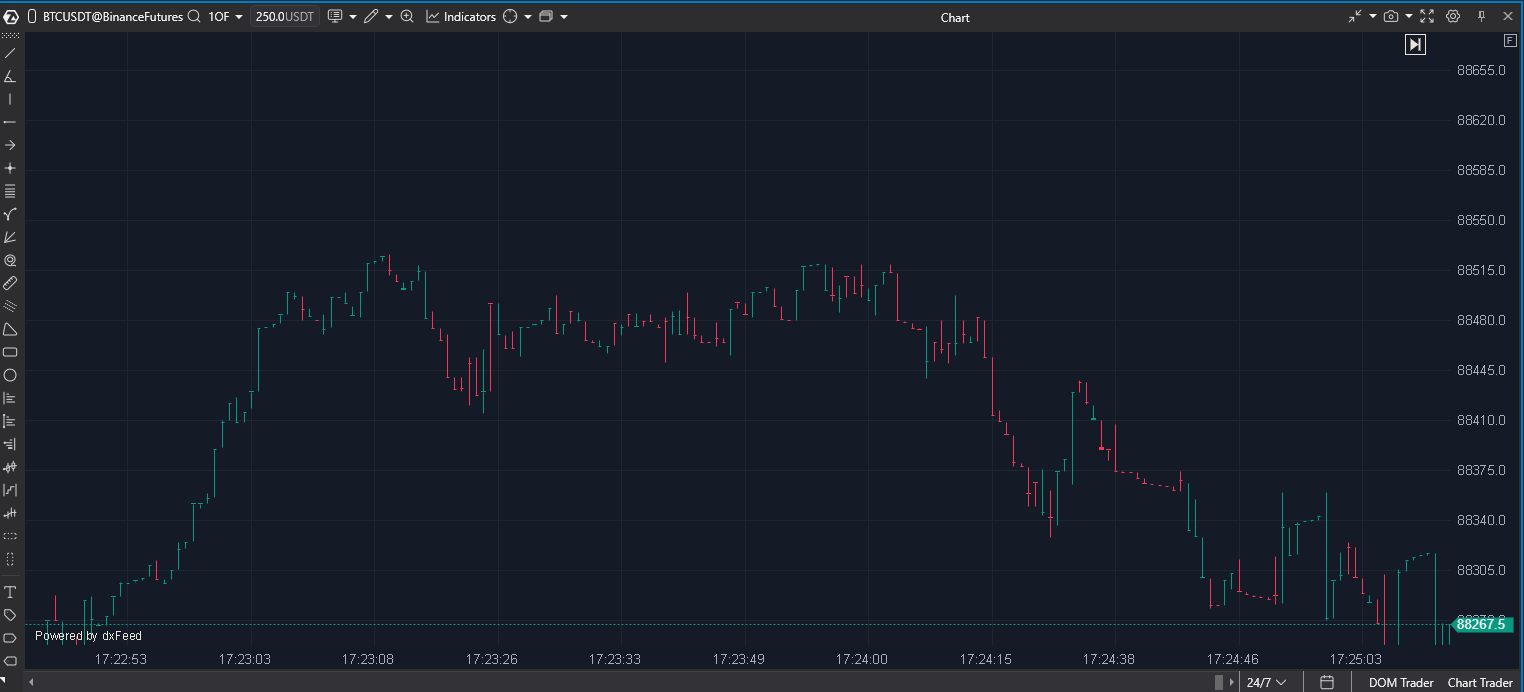

Order Flow

Il s'agit d'un équivalent graphique de la bande d'étalement. Ce paramètre montre la distribution des volumes dans chaque spread. Cette méthode d'affichage du ruban est utile car elle permet de voir l'équilibre entre les acheteurs et les vendeurs et de savoir qui a l'initiative.


En outre, un filtre permettant d'afficher les clusters dont le volume est supérieur à la valeur prédéfinie et qui ont été négociés dans l'écart, peut être configuré dans les paramètres de ce type de graphique. Par exemple, si vous sélectionnez la valeur 200, seules les barres ayant un volume minimum de 200 contrats seront formées.

Cumulative Trades

Ce paramètre est le même que le Tick cluster (c'est-à-dire une bande d'impression), mais ici, la bande est présentée sous la forme d'un graphique. Le calcul est effectué de la même manière que pour le module Smart Tape, mais les données sont présentées sous forme de grappes. Cette approche innovante de la cartographie des flux de transactions facilite l'acceptation de toutes les informations entrantes. Alors que la bande exige de consulter des chiffres pour déterminer les prix des commandes, tout est vu dans la dynamique directement sur le graphique.


Vous pouvez également filtrer par volume minimum et maximum. Les barres ne seront construites sur le graphique que si elles se situent dans la fourchette spécifiée de la taille des transactions en contrats que nous avons définie. De cette façon, vous pouvez voir la dynamique des transactions des traders avec différentes capitalisations.
