DOM levels

Изменено Thu, 31 Aug 2023 на 12:36 PM

Индикатор Dom Levels позволяет отображать на графике изменения данных в стакане. В индикаторе можно указать фильтры минимального и максимального объёма, а так же выбрать цветовую схему, согласно которой будут окрашиваться маркеры индикатора на графике. Интенсивность цвета будет зависеть от объёма заявки в стакане и ваших настроек в индикаторе.


Данный индикатор лучше использовать на графиках с малым таймфреймом, когда свечи строятся часто. Например на тиковом графике со значением 1, или на графике Cumulative Trades, секундном графике и т.д.


ВАЖНО: если ваша система не поддерживает технологию OpenGL 4.3, то новая отрисовка будет недоступна, а индикатор будет выглядеть несколько иначе.


Вид индикатора на графике:

Image 48550

Вид индикатора на графике без поддержки OpenGL 4.3:

Image 34316

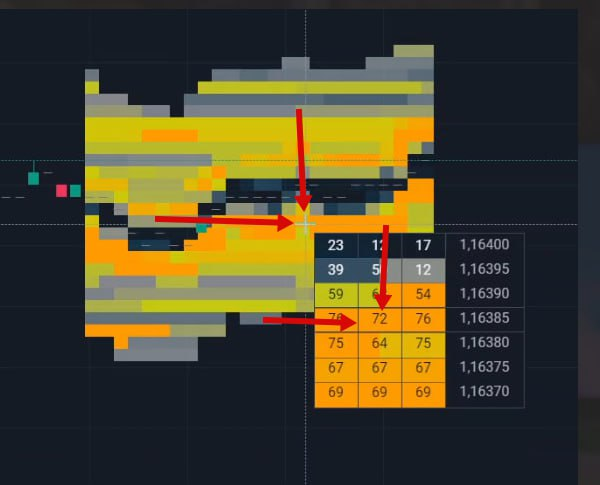

*Кроме того, при наведении курсора на маркер индикатора можно увидеть значение данных в стакане на том или ином уровне в определённый момент.


Для добавления и настройки данного индикатора необходимо открыть Окно настройки индикаторов.

Image 48551



Indicator settings | Настройки индикатора


Heatmap settings | Тепловая карта

Color scheme / Цветовая схема - настройка визуализации величины объема в индикаторе.

Upper cut-off, % / Верхняя отсечка, % - допустим в видимом диапазоне максимальный объем=1000
Также допустим, что есть уровень с объемом 800
Если отсечка = 0, то цвет этого уровня посчитается как 80% от максимального цвета в градиенте.
Если выставить значение 20%, то этом случае максимальный объем становится равен 1000-20%=800. В данном случае уровень с объемом 800 будет подсвечиваться цветом максимального объема.

Contrast / Контраст - позволяет фильтровать уровни от меньшего к большему. Чем больше контраст-- тем меньше будет видно слабые уровни.

Режим сглаживания - выбор принципа сглаживания

  • Auto - автоматическая настройка сглаживания.
  • Manual - настройка сглаживания вручную.
  • None - отключить сглаживание.

Сглаживание объединяет несколько уровней чтобы на большом масштабе было видно большой уровень и он не затерялся в тощле других.

Логарифмическая шкала меняет яркость уровня через логарифмическую функцию - низкие уровни объема менее отличаются друг от друга чем высокие уровни друг от друга, хотя абсолютная разница одинаковая.
Прозрачность
делает уровни прозрачными чтобы можно было смотреть что там под хитмапом.

Extended depth lines / Продлевать уровни стакана - продлевает уровни от текущей цены до ценовой шкалы.

Show last limit / Отображать неактивные уровни - отображает неактивные уровни объема на графике

Min. volume filter | Фильтр по минимальному объему
Filter / Фильтр -
значение минимального объема


Max. volume filter | Фильтр по максимальному объему

Filter / Фильтр - значение максимального объема

Color / Цвет - выбор цвета выделения


Best Bid/Ask

Настройки линий best Bid и Ask:

  • Color/Цвет
  • Line style/Стиль линии
  • Width/Ширина

History | Сохранение истории

Days to save / Сохранять дней - количество сохраняемых дней истории маркеров индикатора.

Bars limit / Ограничение баров - лимит количество баров на которых отображается индикатор.
